FLOW CONTROL mit Hilfsenergie

REGELARMATUREN MIT PNEUMATISCHEN, ELEKTRISCHEN ODER HYDRAULISCHEN ANTRIEBEN

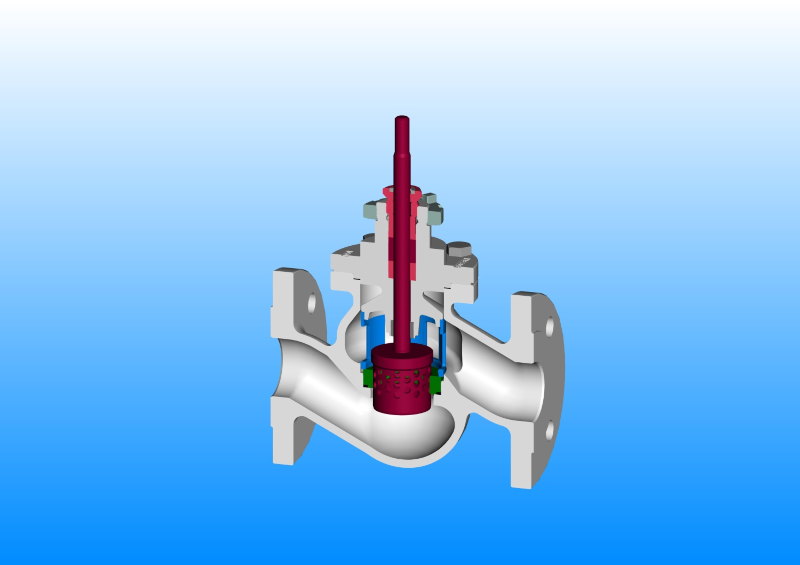

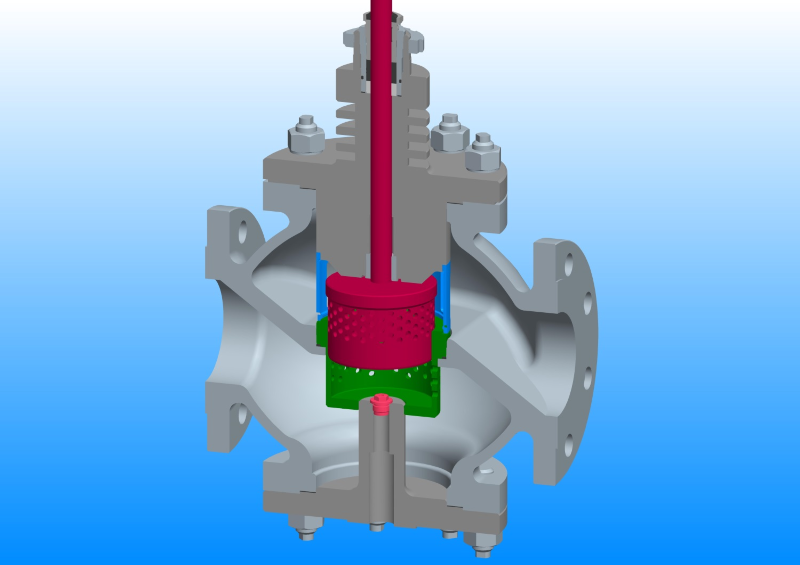

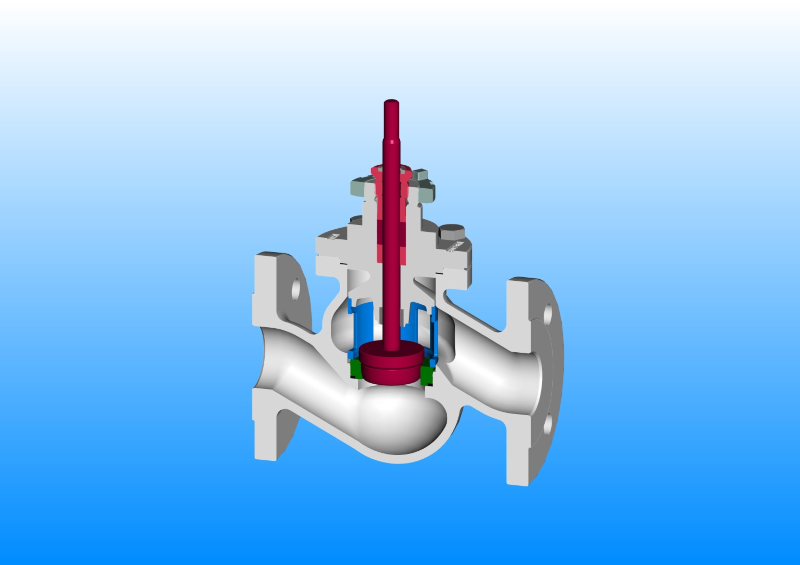

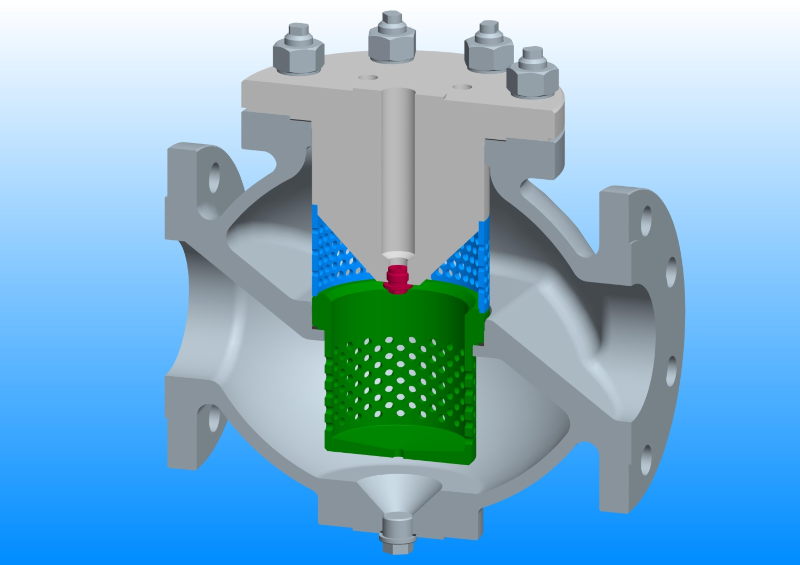

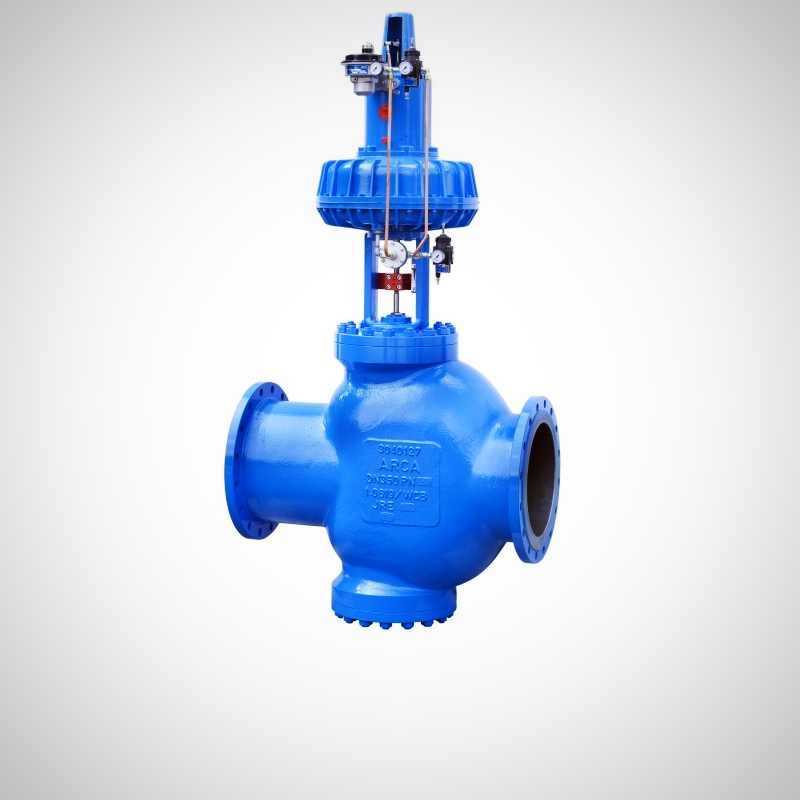

REGELVENTILE

REGELVENTILE

Funktion: Druck-, Mengenregelung

Nennweiten: DN15 - DN600

Anschlüsse: Flansche (EN/ASME), Sonderanschlüsse

Kvs: 0,1 - 4000 m³/h

Kennlinien: linear, gleichprozentig, modifiziert

Druckstufen: bis 250 bar

Werkstoffe: 1.0619, 1.4408, 1.7357, ASME, Sonderwerkstoffe

Temperaturbereiche: bis 530 °C

Medium: Flüssigkeiten, Gase, Dampf

Antriebe: pneumatisch, elektrisch, hydraulisch

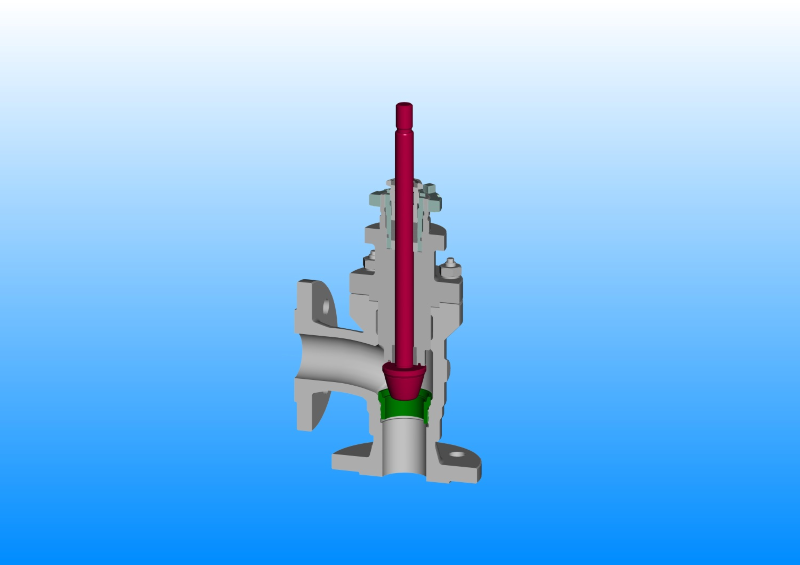

ECK-REGELVENTILE

ECK-REGELVENTILE

Funktion: Druck-, Mengenregelung

Nennweiten: DN15 - DN400

Anschlüsse: Flansche (EN/ASME), Schweißenden, Sonderanschlüsse

Kvs: 0,1 - 2500 m³/h

Kennlinien: linear, gleichprozentig, modifiziert

Druckstufen: bis 400 bar

Werkstoffe: Guss, Schmiede, Sonderwerkstoffe

Temperaturbereiche: bis 620 °C

Medium: Flüssigkeiten, Gase, Dampf

Antriebe: pneumatisch, elektrisch, hydraulisch

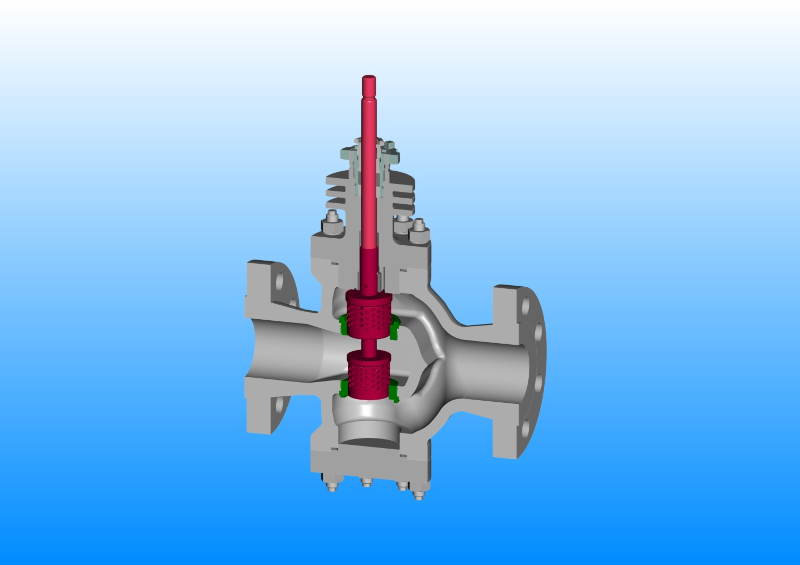

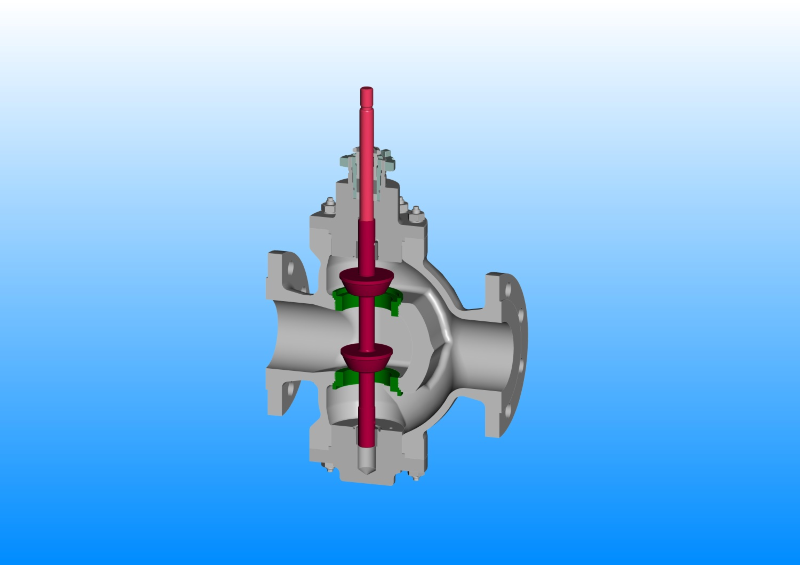

DOPPELSITZ-REGELVENTILE

DOPPELSITZ-REGELVENTILE

Funktion: Druck-, Mengenregelung

Nennweiten: DN50 - DN350

Anschlüsse: Flansche (EN/ASME), Sonderanschlüsse

Kvs: 4 - 1800 m³/h

Kennlinien: linear, gleichprozentig, modifiziert

Druckstufen: bis 160 bar

Werkstoffe: 1.0619, 1.4408, 1.7357

Temperaturbereiche: bis 530 °C

Medium: Flüssigkeiten, Gase, Dampf

Antriebe: pneumatisch, elektrisch, hydraulisch

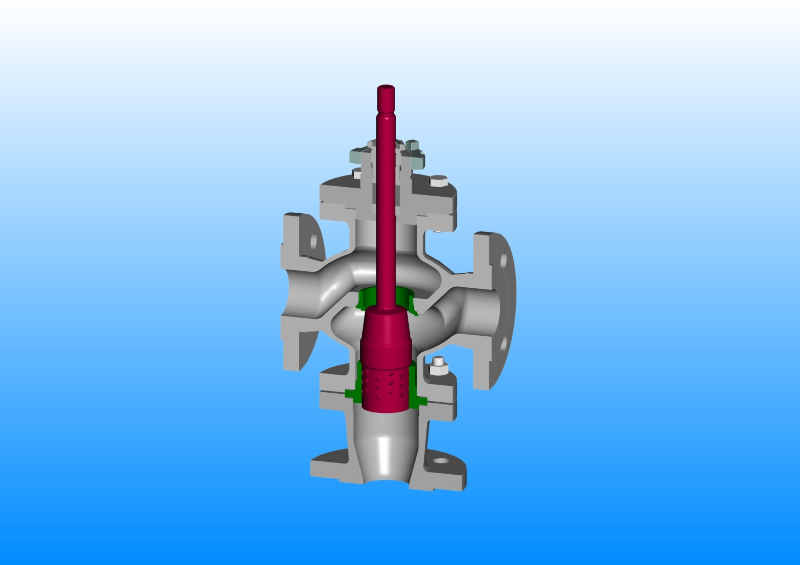

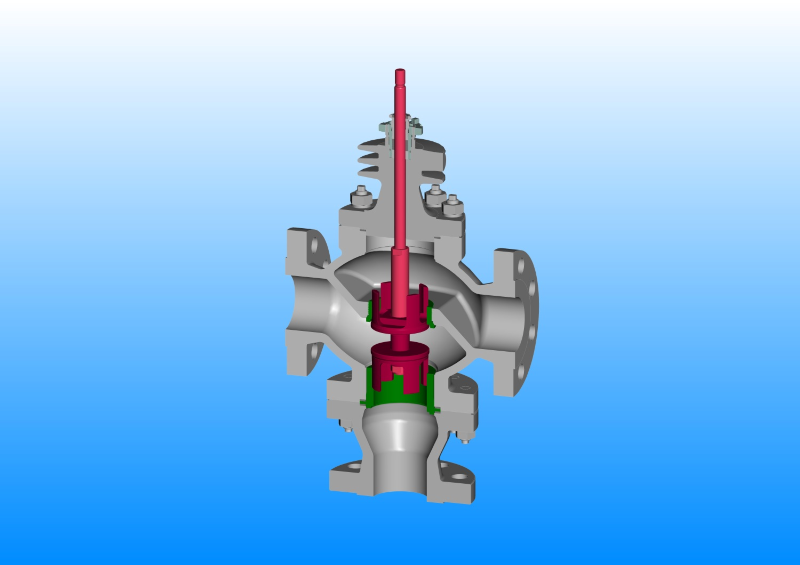

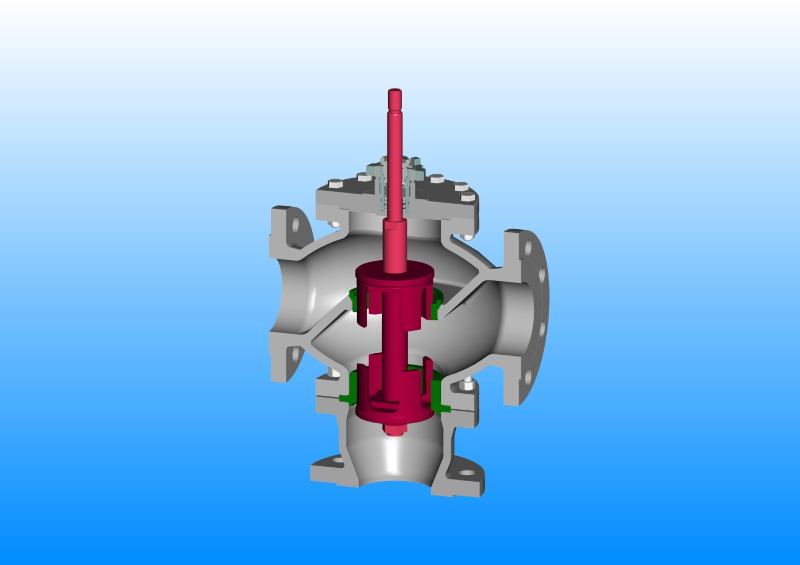

3-WEGE-REGELVENTILE

3-WEGE-REGELVENTILE

Funktion: Teiler, Mischer

Nennweiten: DN25 - DN600

Anschlüsse: Flansche (EN/ASME), Sonderanschlüsse

Kvs: 11 - 4000 m³/h

Kennlinien: linear, gleichprozentig, modifiziert

Druckstufen: bis 160 bar

Werkstoffe: 1.0619, 1.4408, 1.7357, ASME, Sonderwerkstoffe

Temperaturbereiche: bis 530 °C

Medium: Flüssigkeiten, Gase, Dampf

Antriebe: pneumatisch, elektrisch, hydraulisch

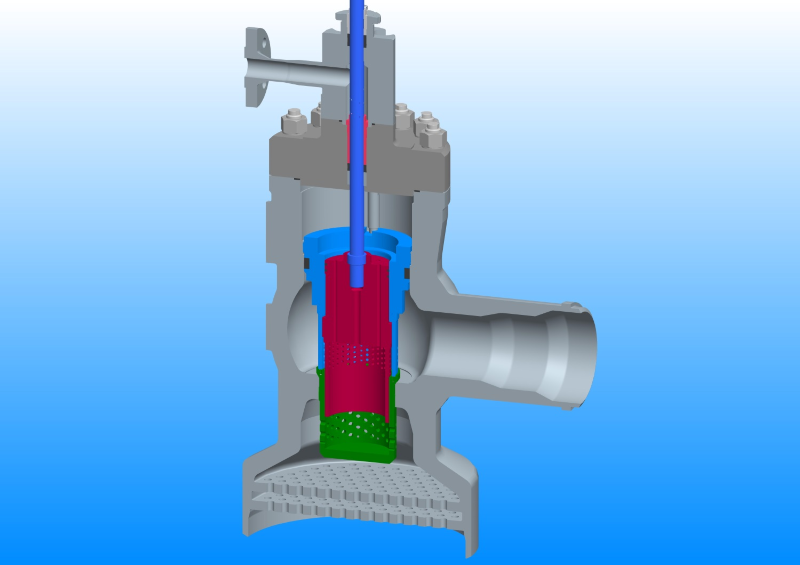

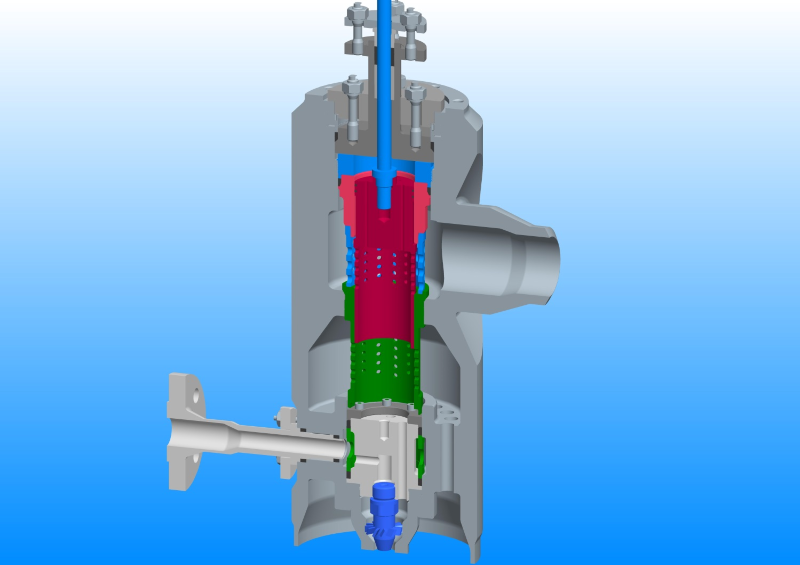

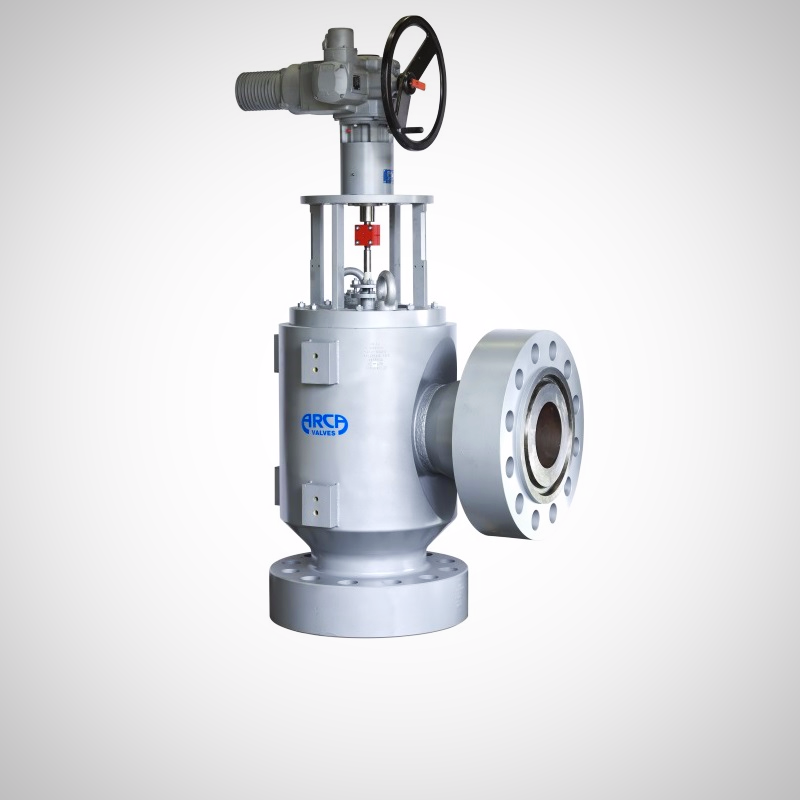

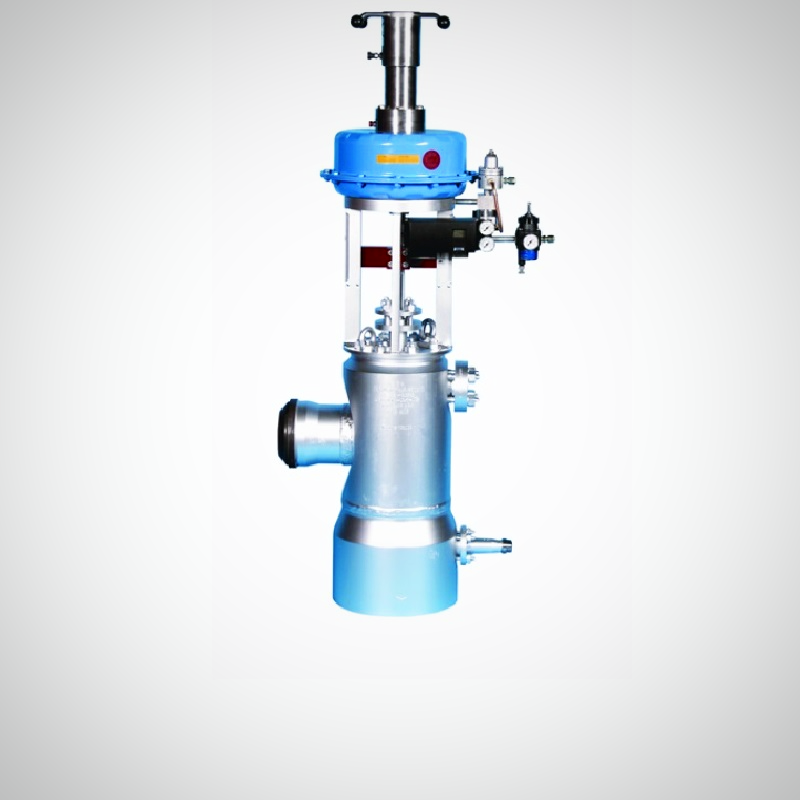

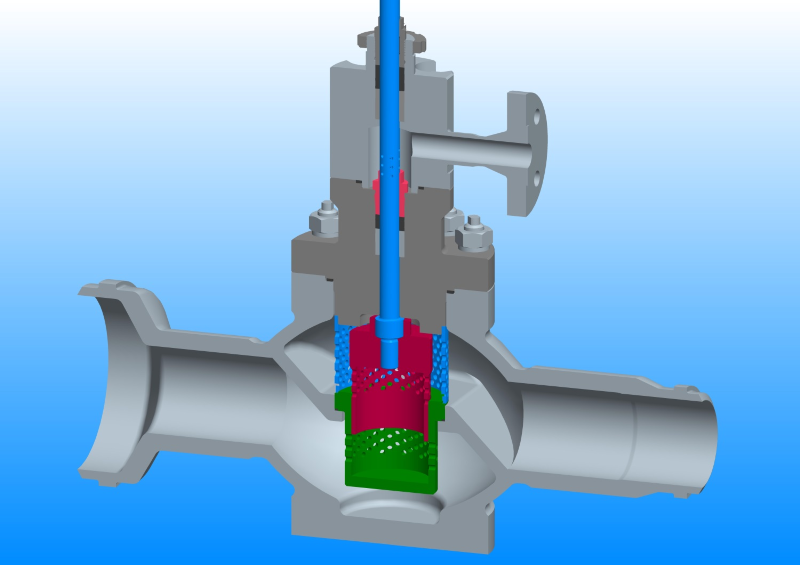

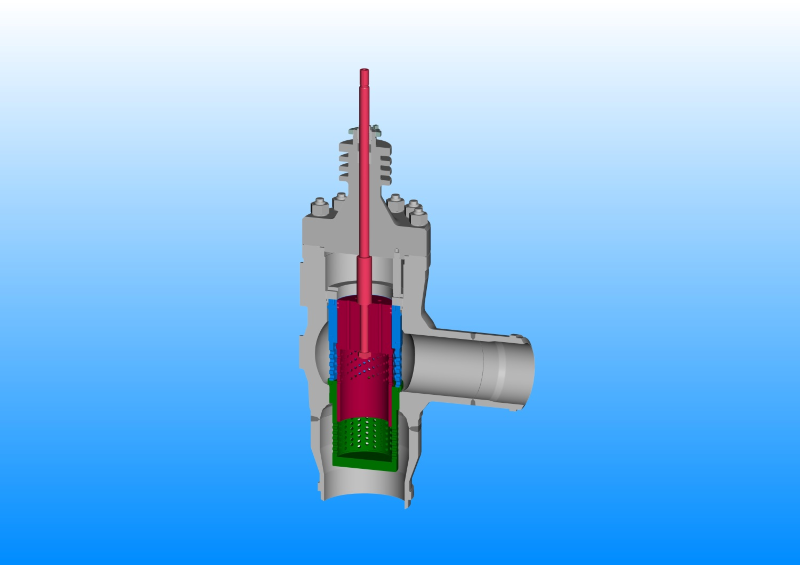

DAMPFUMFORMVENTILE

DAMPFUMFORMVENTILE

Funktion: Druck- und Temperaturregelung

Nennweiten: DN25 - DN600

Anschlüsse: Flansche (EN/ASME), Schweißenden

Kennlinien: linear, gleichprozentig, modifiziert

Druckstufen: bis 400 bar

Werkstoffe: Guss, Schmiede, Sonderwerkstoffe

Temperaturbereiche: bis 620 °C

Gehäuseform: Durchgang, Eck

Medium: Dampf

Antriebe: pneumatisch, elektrisch, hydraulisch

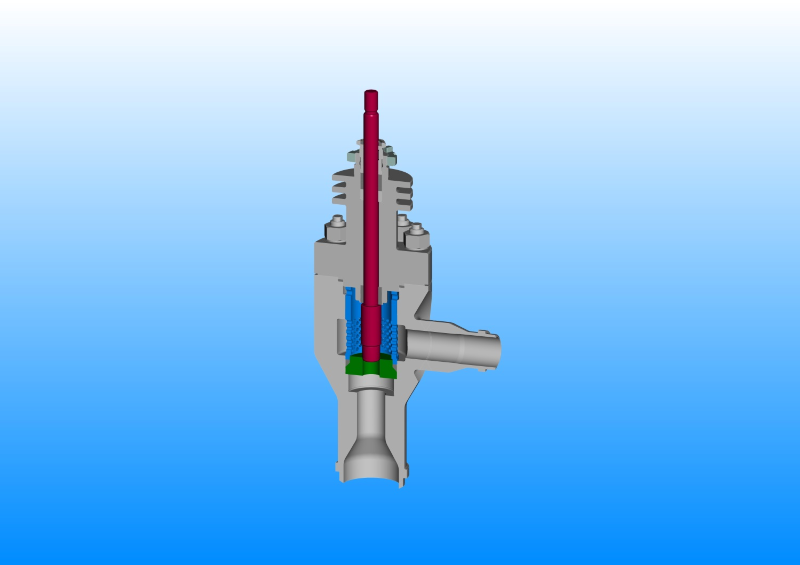

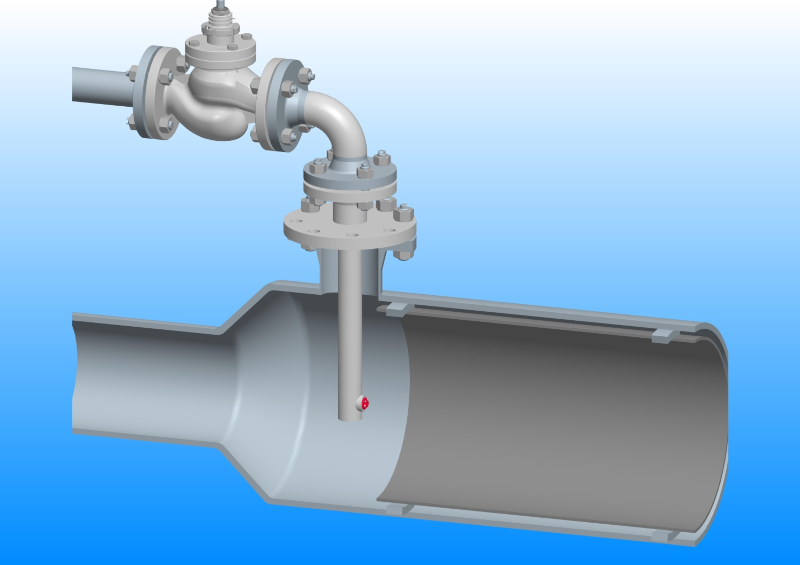

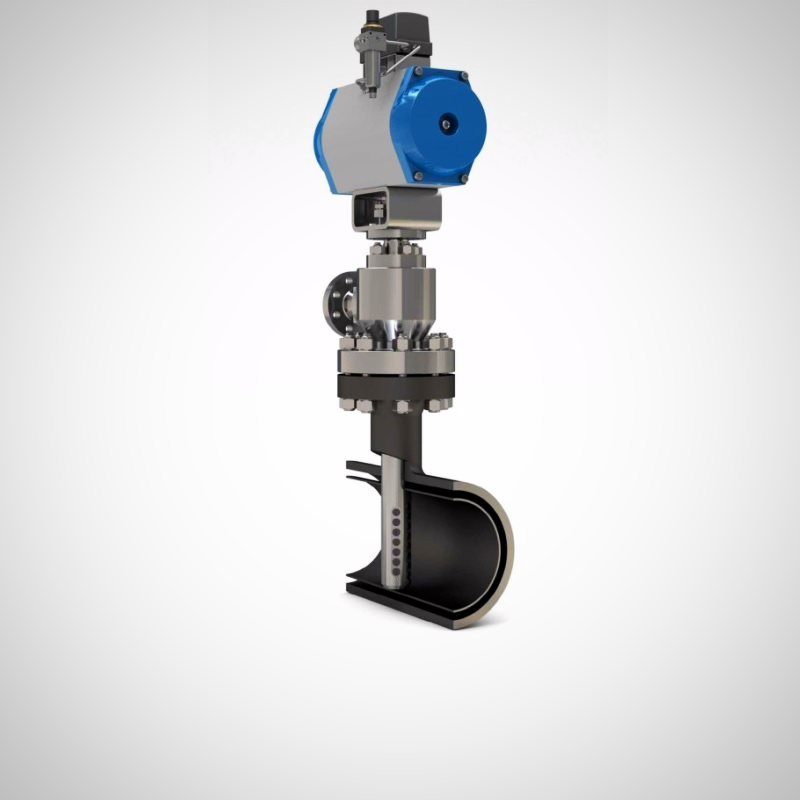

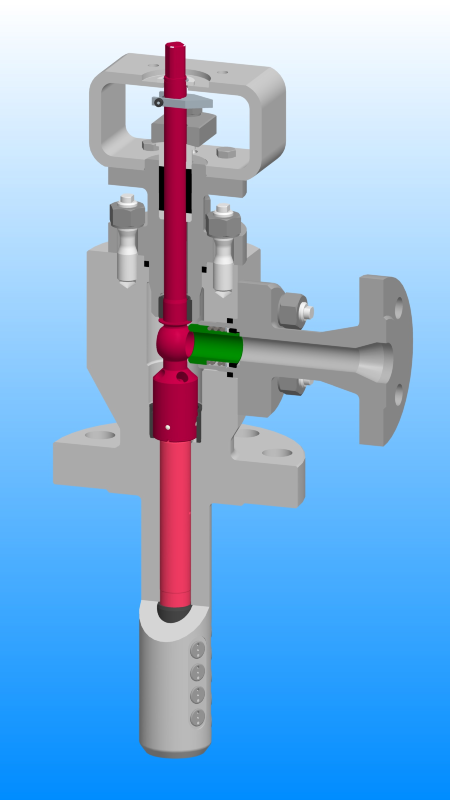

EINSPRITZKÜHLER

EINSPRITZKÜHLER

Funktion: Temperaturregelung

Dampfrohr DN: ab DN80, Minikühler ab DN50

Temperaturbereiche: bis 620 °C

Druckstufen: bis 400 bar

Werkstoffe: 1.0460, 1.5415, 1.7335, 1.7380, 1.4541 bzw. ASME

Anschlüsse: Flansche (EN/ASME), Schweißenden

Einspritzmenge: bis 80 t/h

Druckdifferenz Wasser/Dampf: ca. 5 ... 90 bar

Düsenanzahl: bis 24 Düsen

Antrieb: pneumatisch, elektrisch, hydraulisch

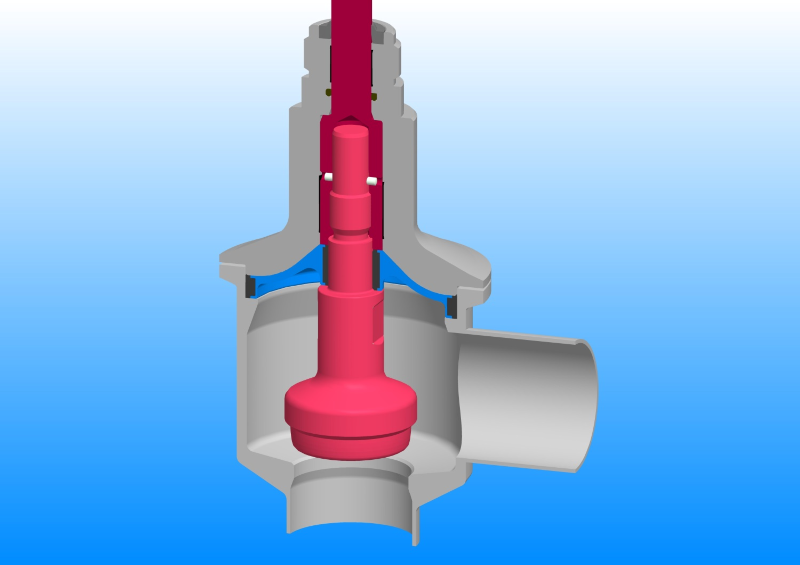

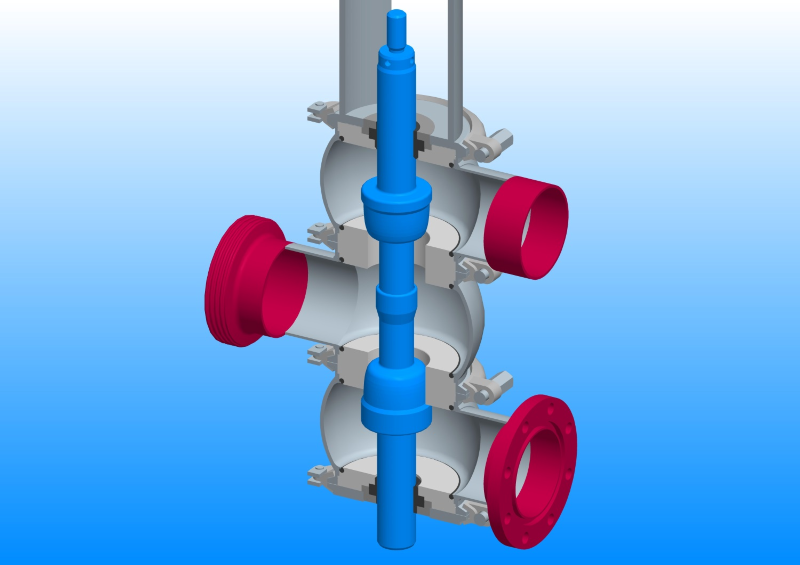

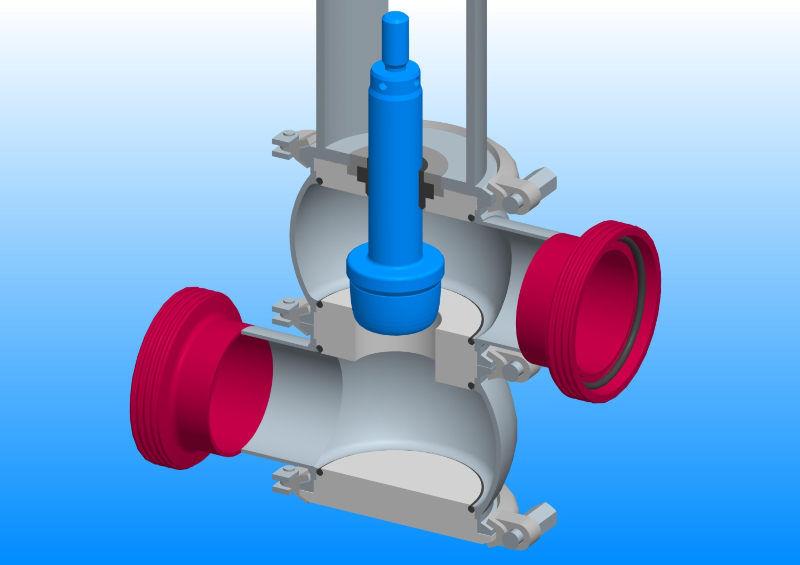

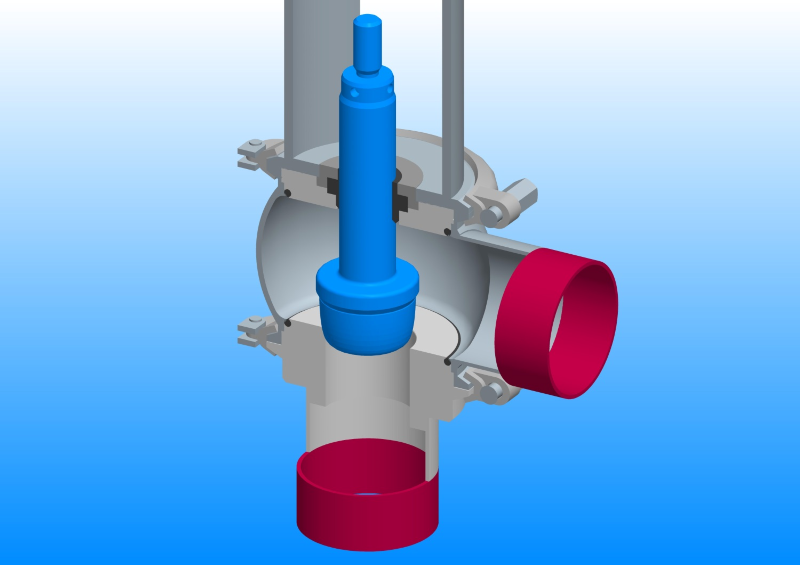

STERIL-REGELVENTILE

STERIL-REGELVENTILE

Funktion: Druck- und Mengenregelung, Teiler, Mischer

Nennweiten: DN15 - DN150

Anschlüsse: Aseptik-Flansche, Gewindestutzen, Schweißenden, Clampstutzen, etc..

Kvs: 2,5 - 380 m³/h

Druckstufen: bis 25 bar

Werkstoffe: 1.4404, (1.4435)

Oberfläche / Elastomere: Ra ≤ 0,8 μm / FDA, USP Class VI

Temperaturbereiche: bis 135 (500) °C

Medium: Flüssigkeiten, Gase, Dampf

Antriebe: pneumatisch, elektrisch, hydraulisch

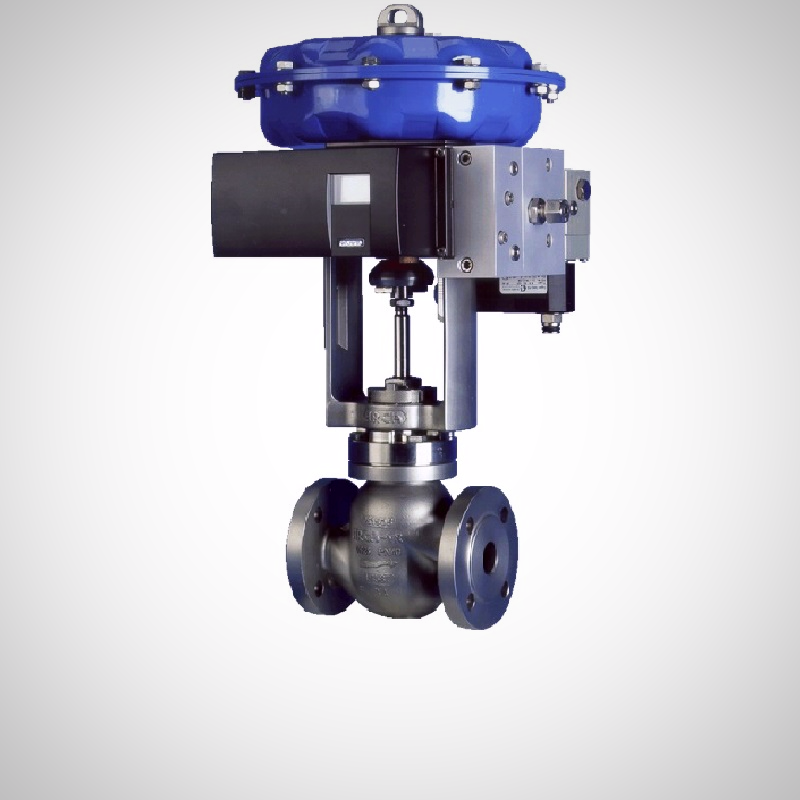

ANTRIEBE

ANTRIEBE

Pneumatische Regelantiebe

Elektrische Regelantriebe

Hydraulische Regelantriebe

Elektropneumatische Stellungsregler

Pneumatische Regler

Filter- und Druckregelstationen

Antriebszubehör
