FLOW CONTROL ohne Hilfsenergie

SELBSTTÄTIGE DRUCK-, MENGEN-, NIVEAU, VAKUUM und TEMPERATUR-REGLER

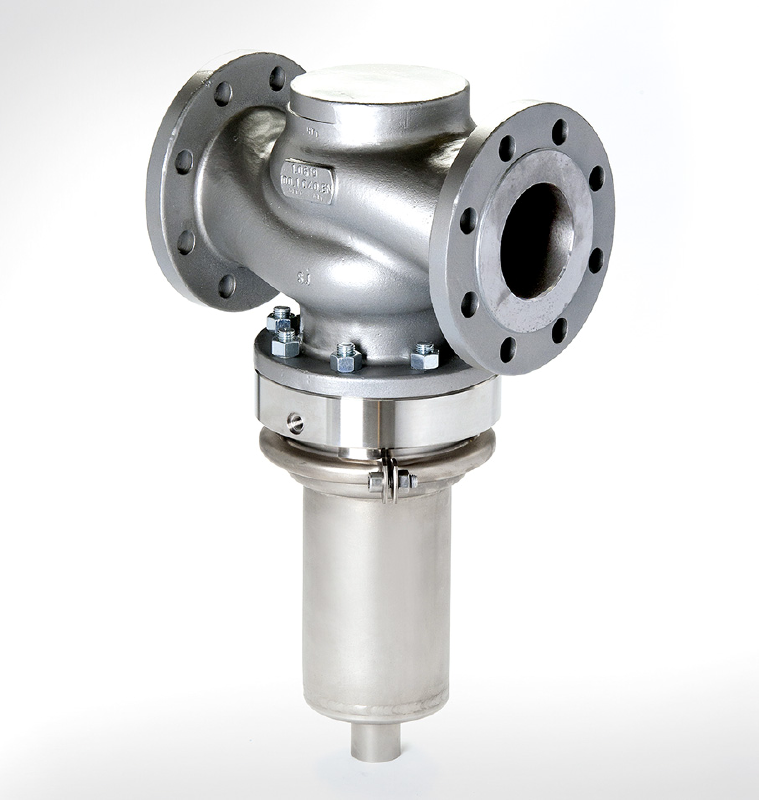

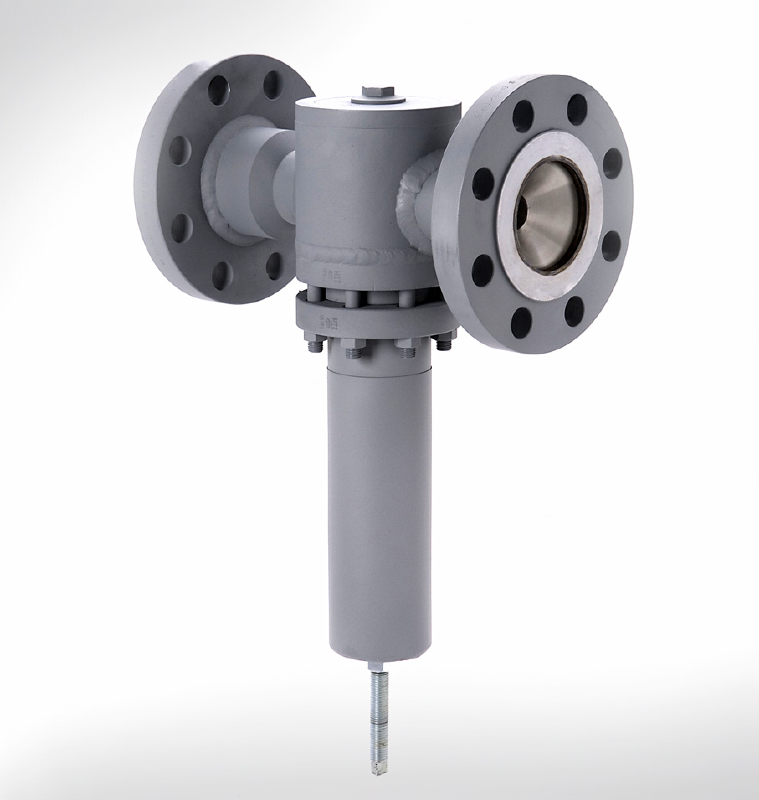

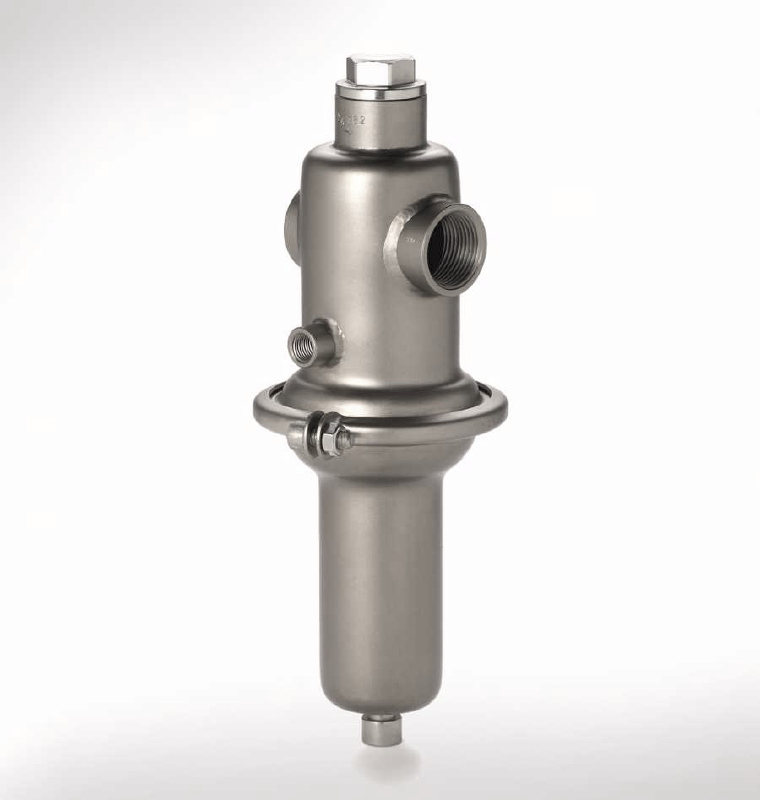

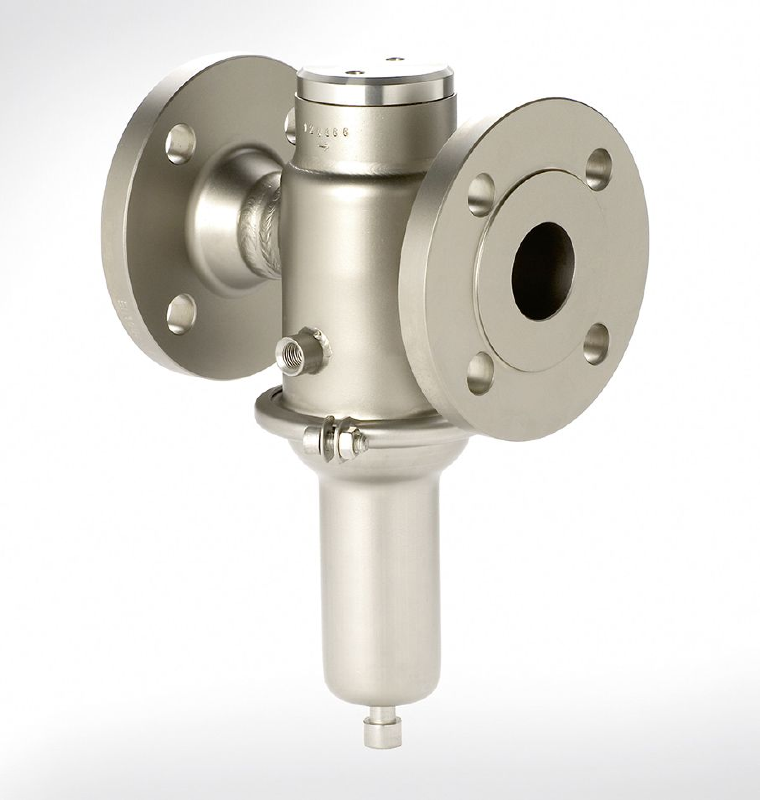

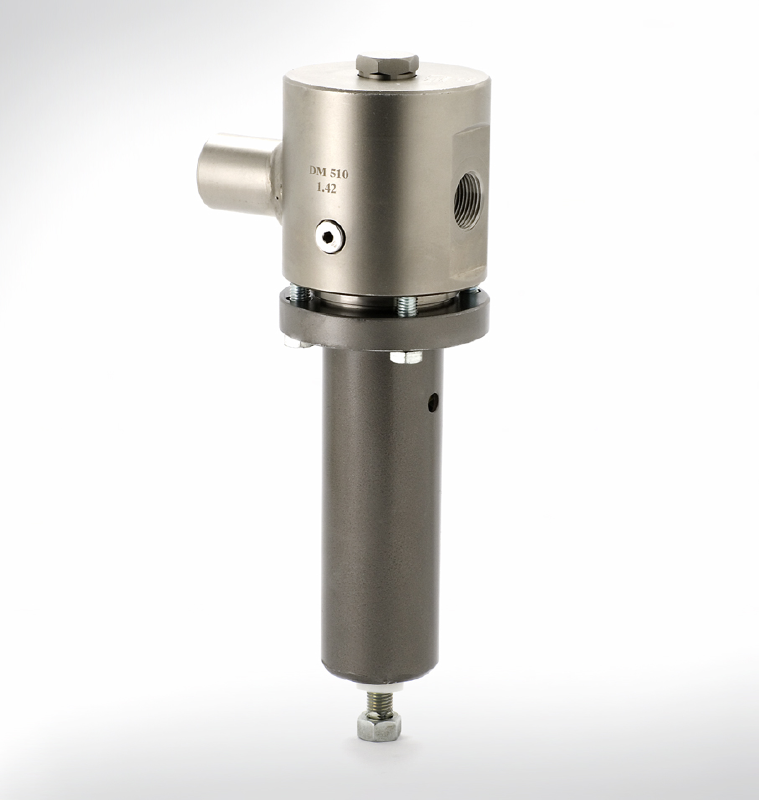

DRUCKMINDERER

DRUCKMINDERER

Funktion: Hinterdruckregelung

Nennweiten: G1/4" - G2" / DN15 - DN400

Anschlüsse: Gewinde, Flansche (EN/ASME), Sonderanschlüsse

Druckregelbereiche: 0,02 - 160 bar

Kvs: 0,05 - 1200 m³/h

Druckstufen: bis 315 bar

Werkstoffe: Stahlguss, Edelstahl, Sonderwerkstoffe

Temperaturbereiche: bis 500 °C

Medium: Flüssigkeiten, Gase, Dampf

Aufgabe: Reduzierung eines Vordruckes auf einen konstanten Hinterdruck

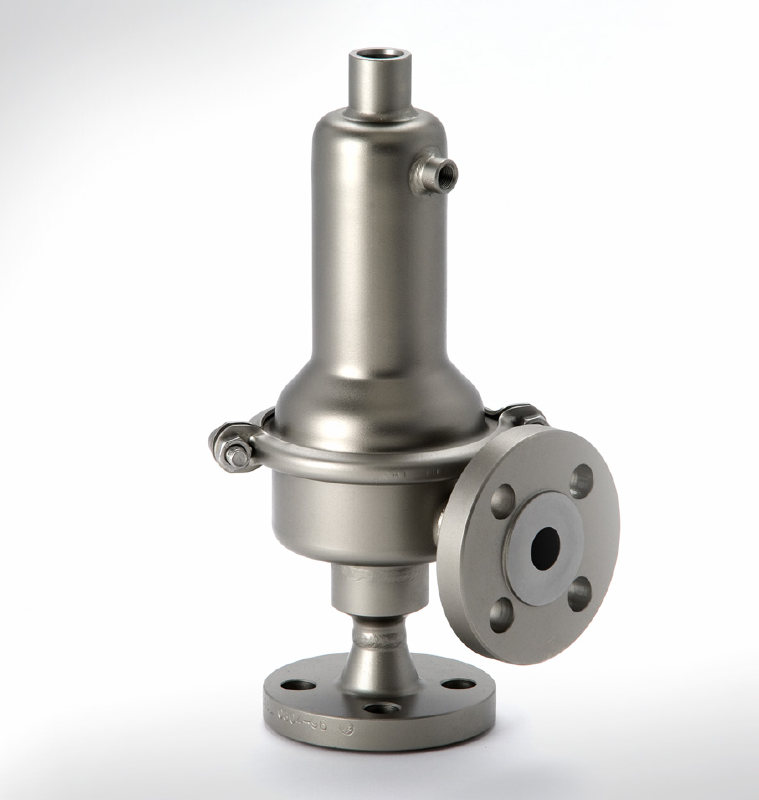

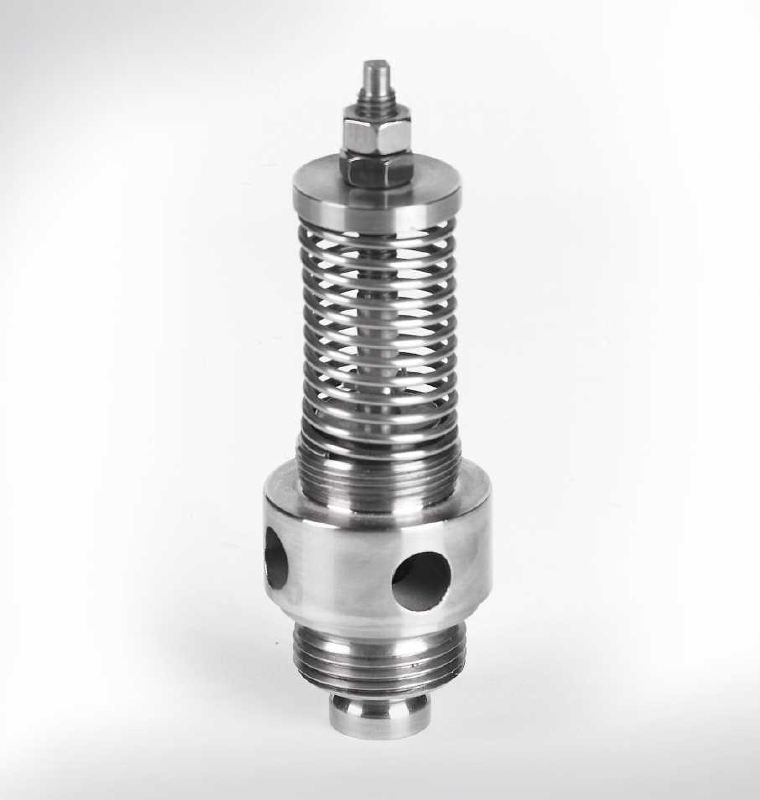

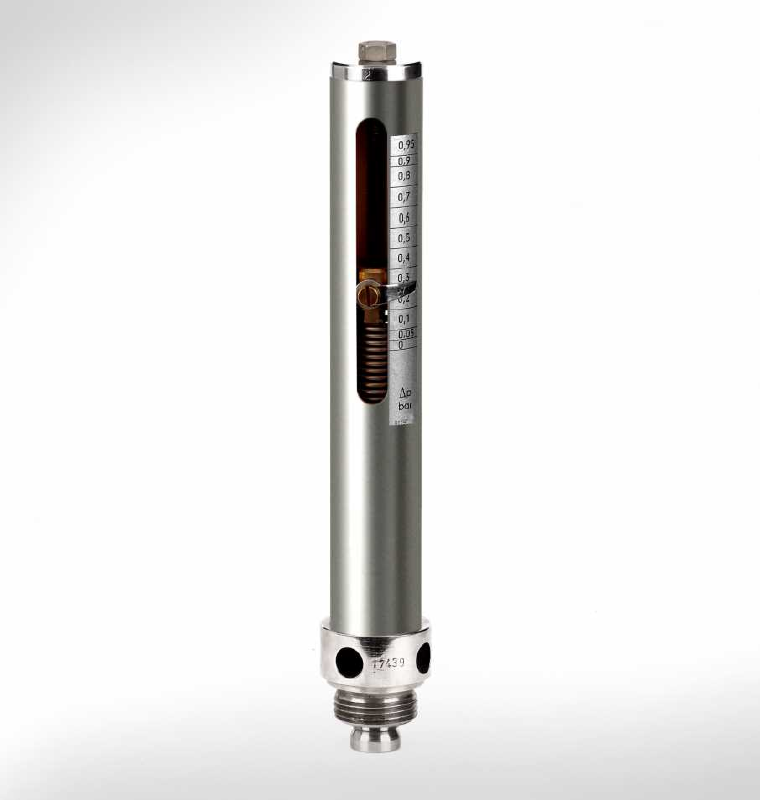

ÜBERSTRÖMVENTILE

ÜBERSTRÖMVENTILE

Funktion: Vordruckregler

Nennweiten: G1/4" - G2" / DN15 - DN400

Anschlüsse: Gewinde, Flansche (EN/ASME), Sonderanschlüsse

Druckregelbereiche: 0,02 - 200 bar

Kvs: 0,05 - 1200 m³/h

Druckstufen: bis 250 bar

Werkstoffe: Stahlguss, Edelstahl, Sonderwerkstoffe

Temperaturbereiche: bis 400 °C

Medium: Flüssigkeiten, Gase, Dampf

Aufgabe: Regelung eines konstanten Druckes vor dem Ventil, Druckhalteventil

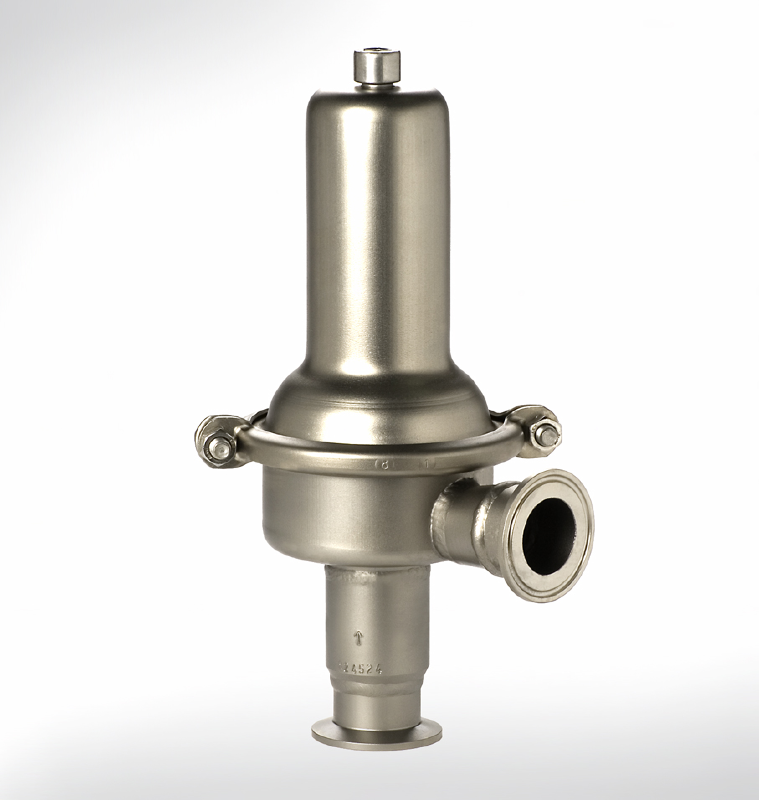

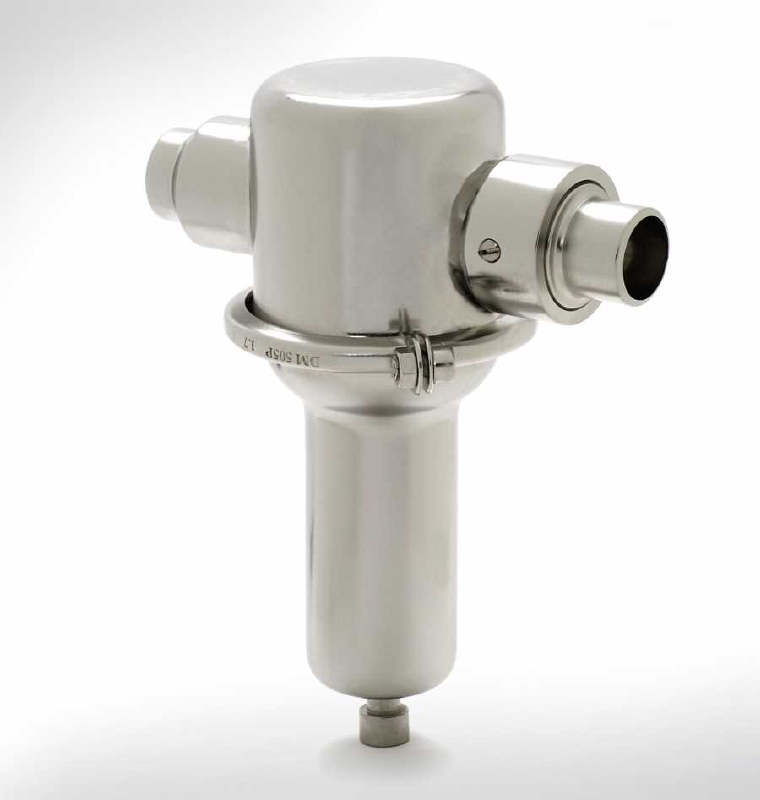

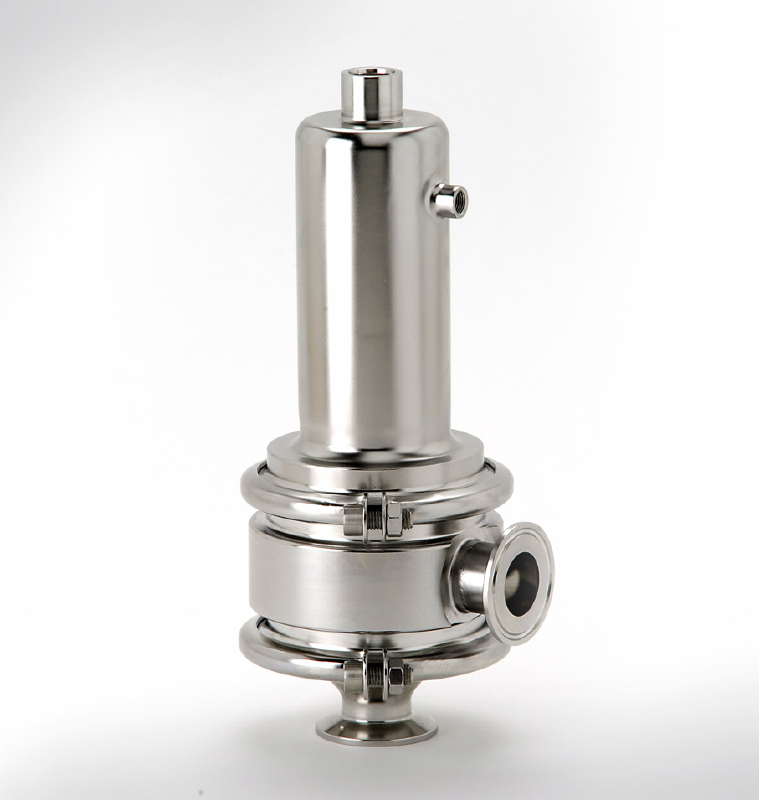

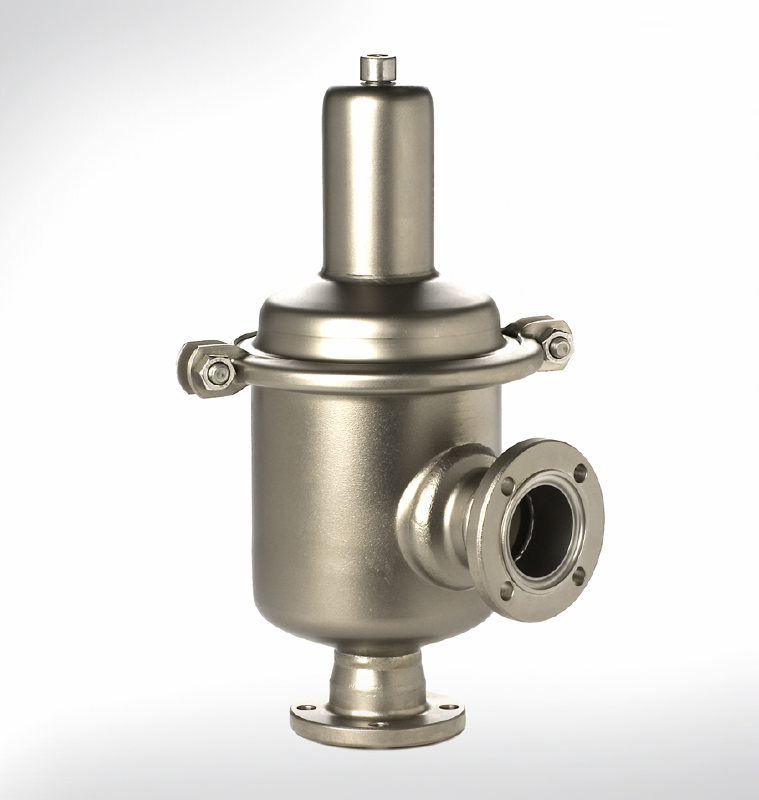

STERIL-DRUCKREGLER

STERIL-DRUCKREGLER

Funktion: Hinterdruck-, Vordruckregler

Nennweiten: DN15 - DN80

Anschlüsse: TRI-CLAMP, DIN/ISO Klemmstutzen, Sonderanschlüsse

Druckregelbereiche: DM: 0,005 - 20 bar / UV: 2 - 16 bar

Kvs: 0,2 - 80 m³/h

Druckstufen: bis PN16

Werkstoffe: Edelstahl, Sonderwerkstoffe, bis Ra ≤ 0,25 μm

Temperaturbereiche: bis 180 °C

Medium: Flüssigkeiten, Gase, Dampf

Oberfläche / Elastomere: bis Ra ≤ 0,25 μm / FDA, USP Class VI

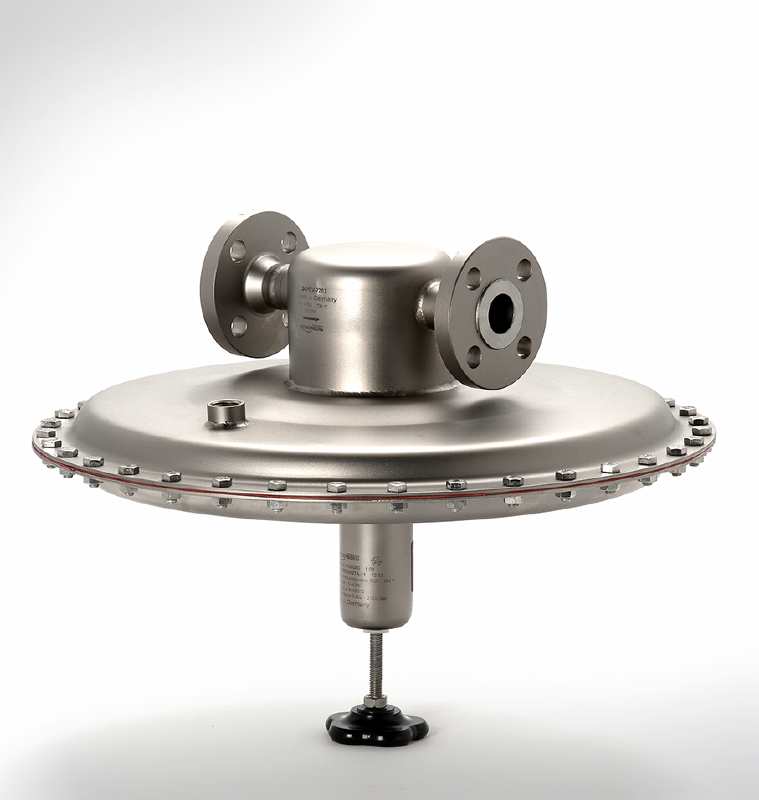

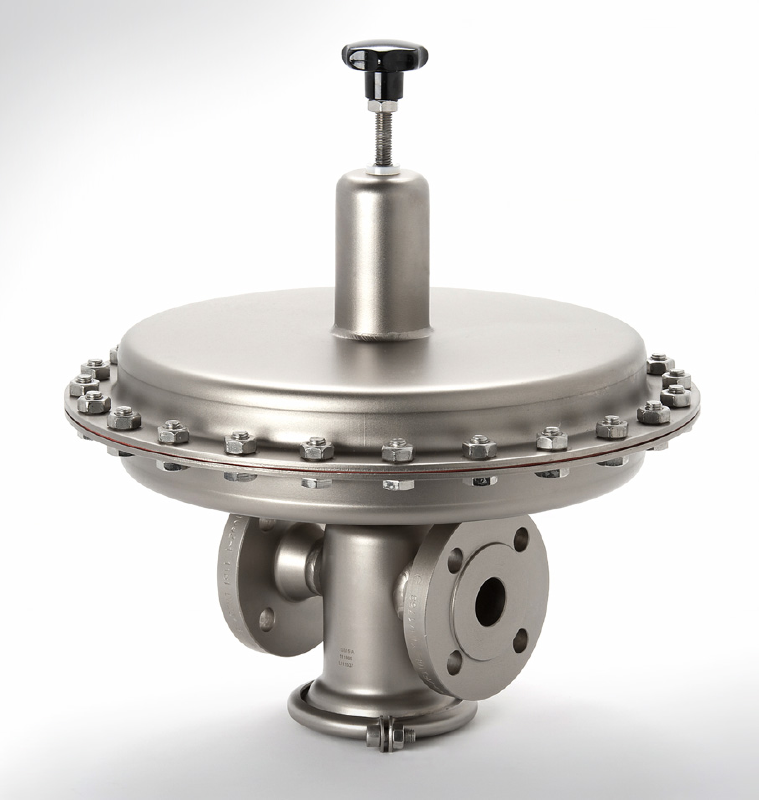

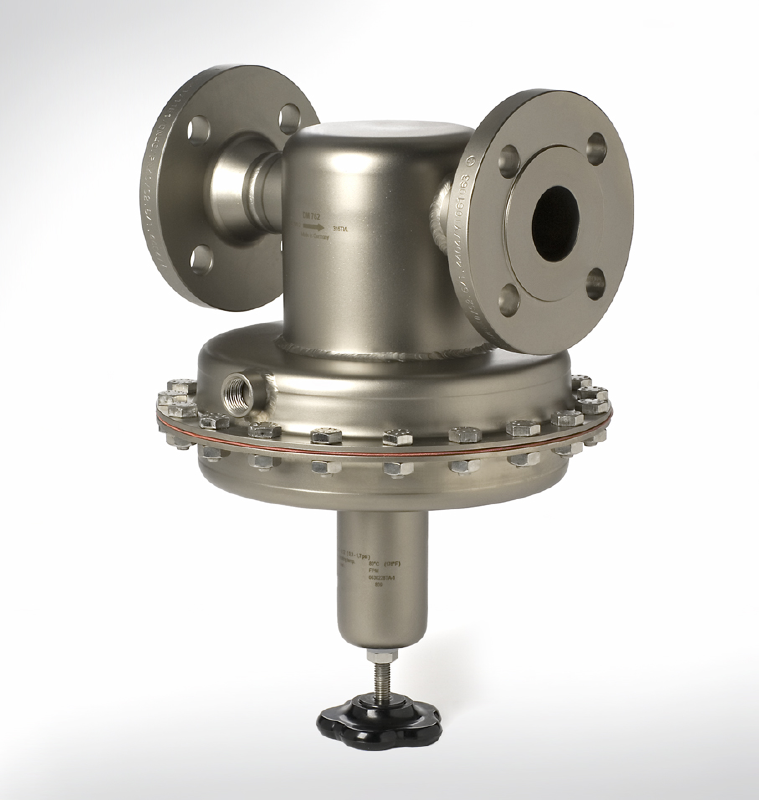

MILLIBAR-DRUCKREGLER

MILLIBAR-DRUCKREGLER

Funktion: Hinterdruck-, Vordruckregler

Nennweiten: G1/2 - G2 / DN15 - DN50

Anschlüsse: Gewinde, Flansche (EN/ASME), Sonderanschlüsse

Druckregelbereiche: 0,002 - 0,52 bar

Kvs: 0,2 - 22 m³/h

Druckstufen: bis PN16

Werkstoffe: Stahlguss, Edelstahl, Sonderwerkstoffe

Temperaturbereiche: bis 130°C

Medium: Flüssigkeiten, Gase, Dampf

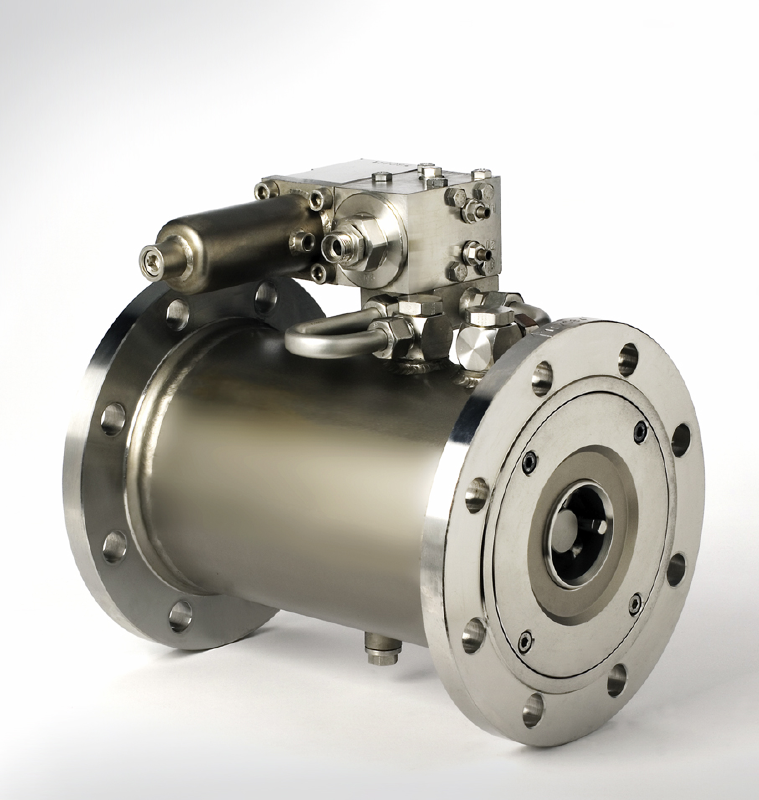

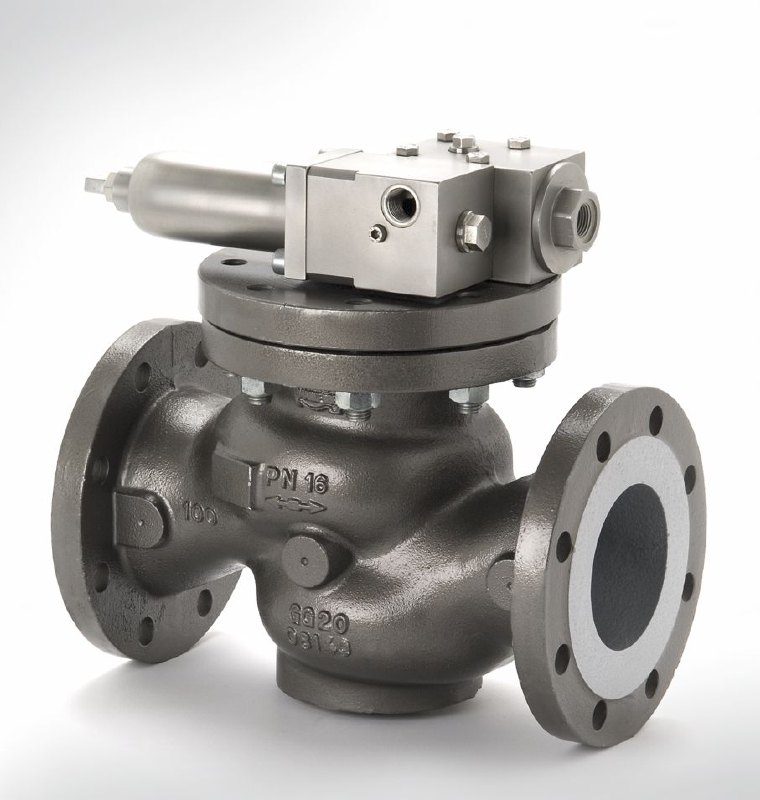

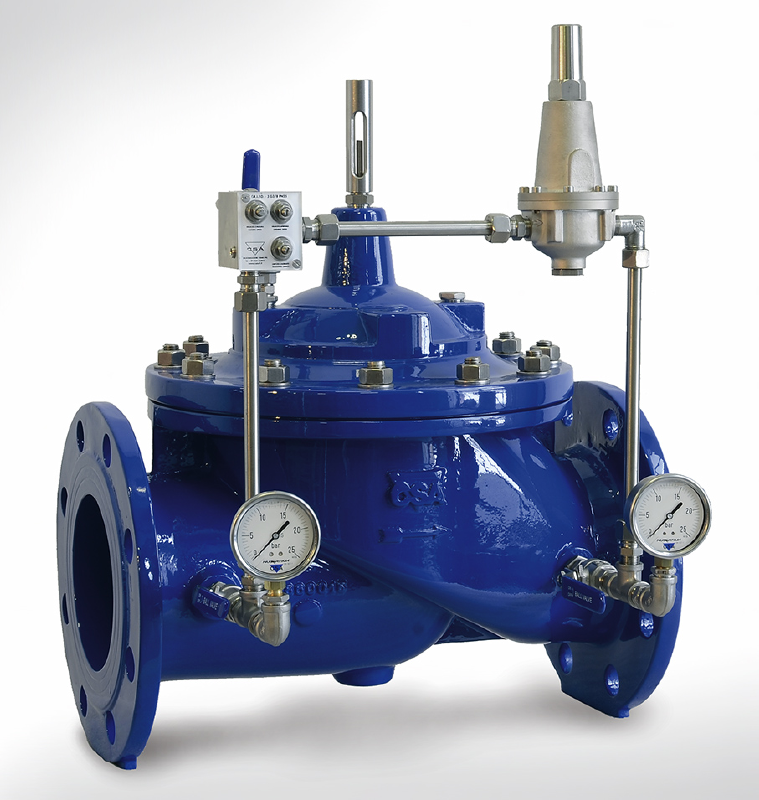

PILOTGESTEUERTE-REGLER

PILOTGESTEUERTE-REGLER

Funktion: Hinterdruck-, Vordruck-, Mengenregler

Nennweiten: DN50 - DN800

Anschlüsse: Flansche (EN/ASME), Sonderanschlüsse

Druckregelbereiche: DM: 0,7 - 160 bar / UV: 0,7 - 63 bar

Kvs: 20 - 2100 m³/h

Werkstoffe: Kohlenstoffstahl, Edelstahl, Sonderwerkstoffe

Temperaturbereiche: bis 130 °C

Medium: Flüssigkeiten, Gase, Dampf

Aufgabe: Abhängig von der Wahl des Pilotventiles kann als Hinterdruck-, Vordruck- oder Mengenregler eingesetzt werden.

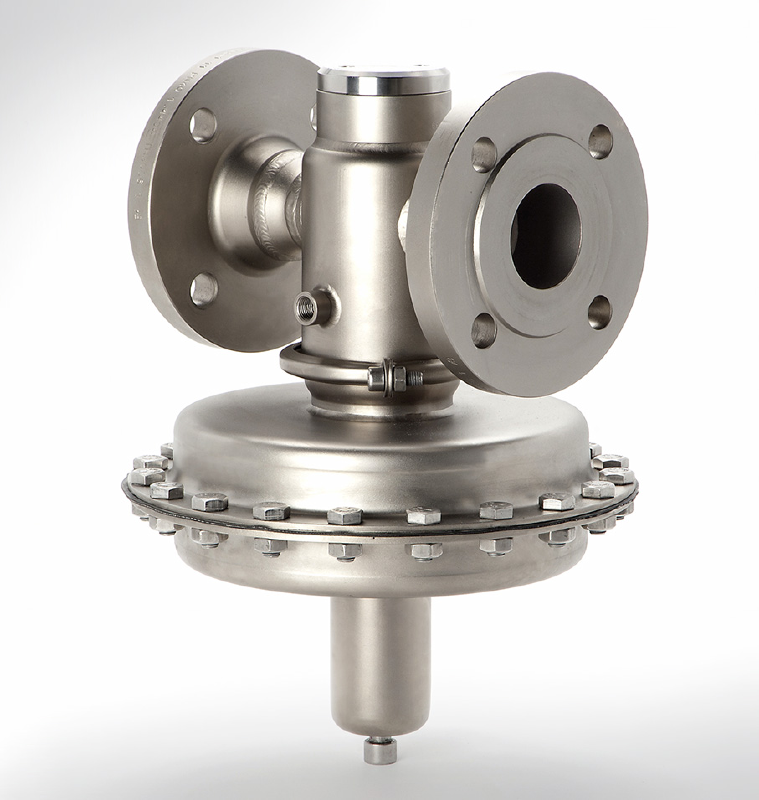

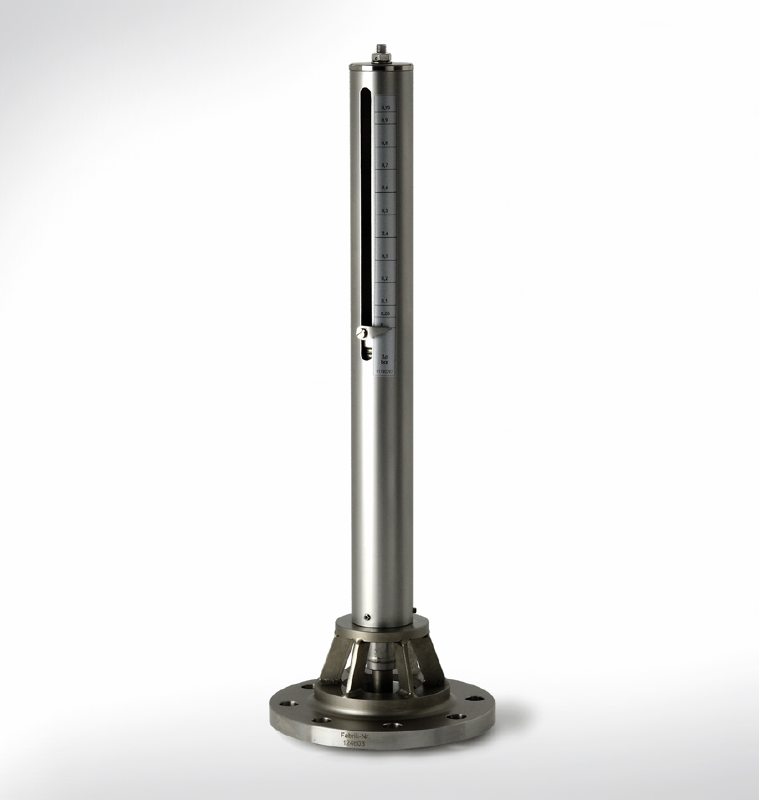

VAKUUM-REGLER

VAKUUM-REGLER

Funktion: Unterdruckbegrenzung und Regelung

Nennweiten: DN15 - DN250

Anschlüsse: Gewinde, Flansche (EN/ANSI), Sonderanschlüsse

Druckregelbereiche: 0,05 - 0,95 bar (abs.)

Kvs: 1,2 - 388 m³/h

Druckstufen: bis PN40

Werkstoffe: Stahlguss, Edelstahl, Sonderwerkstoffe

Temperaturbereiche: bis 300 °C

Medium: Flüssigkeiten, Gase, Dampf

Aufgabe: Unterdruckbegrenzung von Rohrleitungen und Behältern

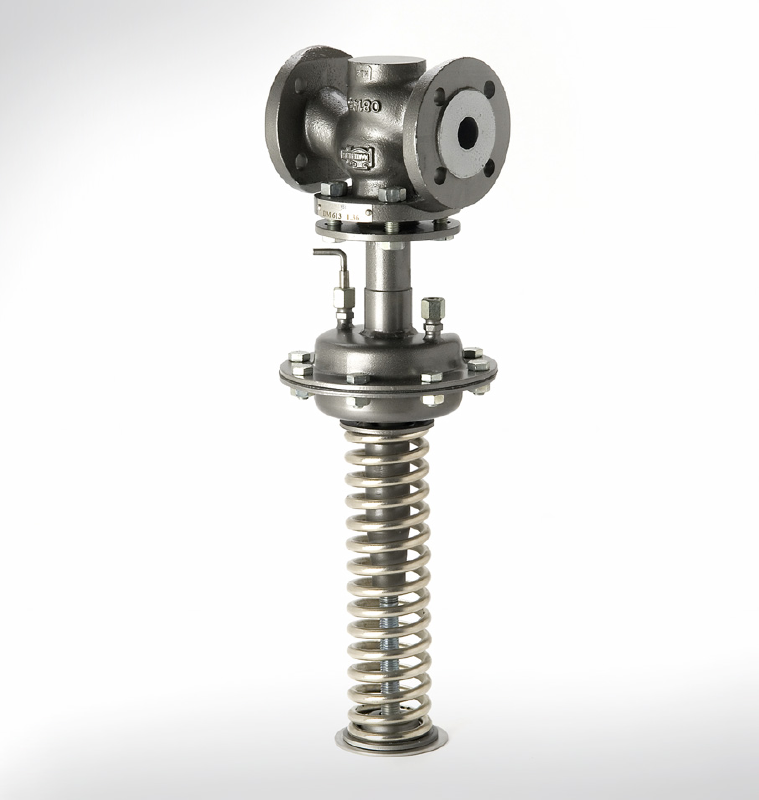

DIFFERENZ-DRUCKREGLER

DIFFERENZ-DRUCKREGLER

Funktion: Differenzdruckregler

Nennweiten: G1/2 - G2 / DN15 - DN150

Anschlüsse: Gewinde, Flansche (EN/ASME), Sonderanschlüsse

Druckregelbereiche: 0,01 - 25 bar

Kvs: 0,2 - 160 m³/h

Druckstufen: bis PN160

Werkstoffe: Stahlguss, Edelstahl, Sonderwerkstoffe

Temperaturbereiche: bis 130 °C

Medium: Flüssigkeiten, Gase, Dampf

Aufgabe: Regelung eines Druckes in Abhängigkeit eines zweiten

PRÄZISIONS-REGLER

PRÄZISIONS-REGLER

Funktion: Vor- oder Hinterdruckregler

Nennweite: 1/8, 1/4, 3/8, 1/2

Anschlüsse: G / NPT

Druckregelbereiche: 0-35 / 0-180 / 0-414 / 0-1380 bar

Cvs: 0,05 / 0,09 / 0,17

Druckstufen: bis 1380 bar

Werkstoffe: Edelstahl, Sonderwerkstoffe

Temperaturbereiche:

Medium:

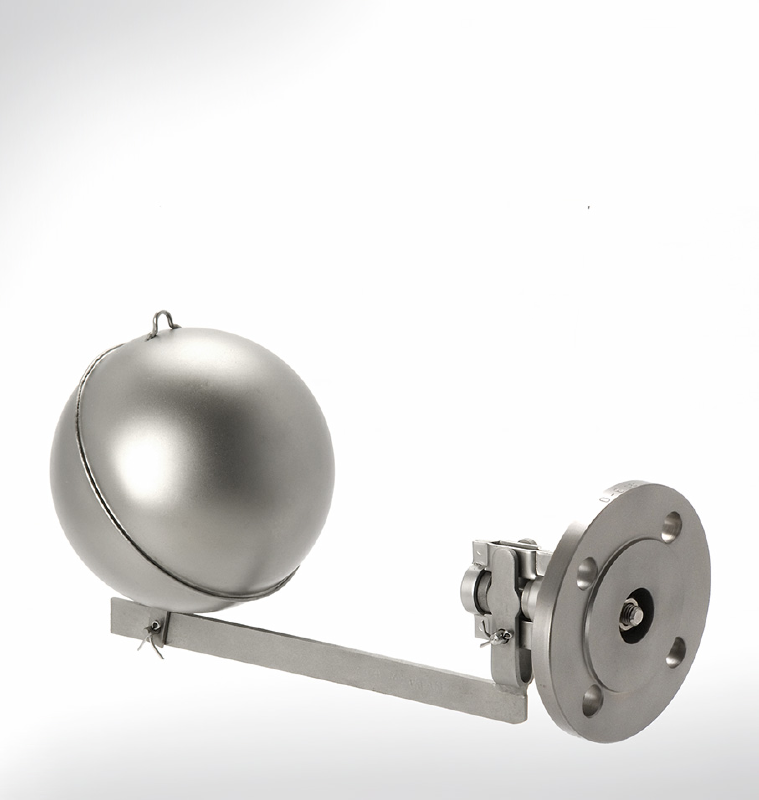

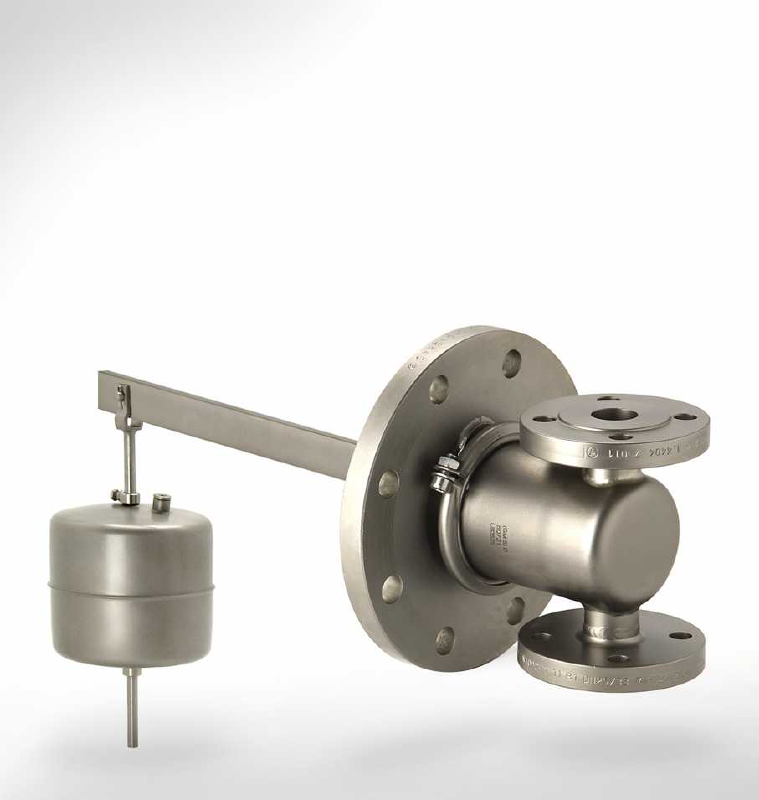

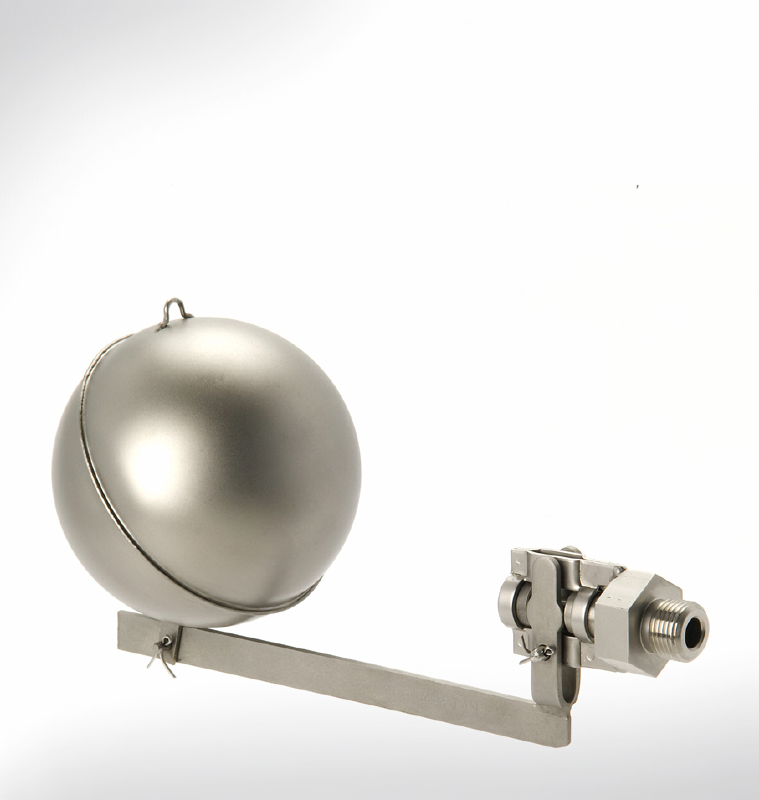

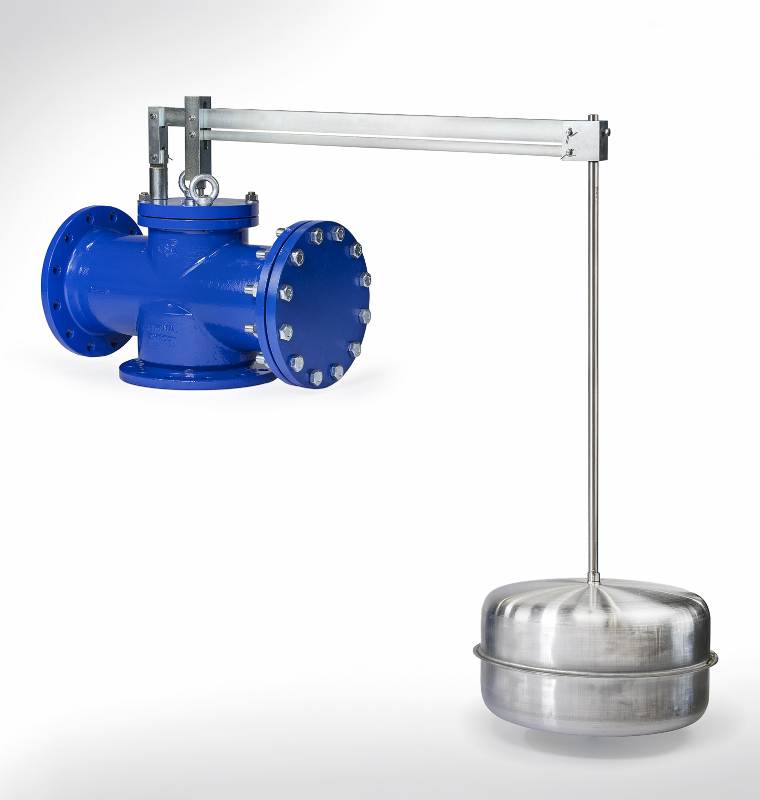

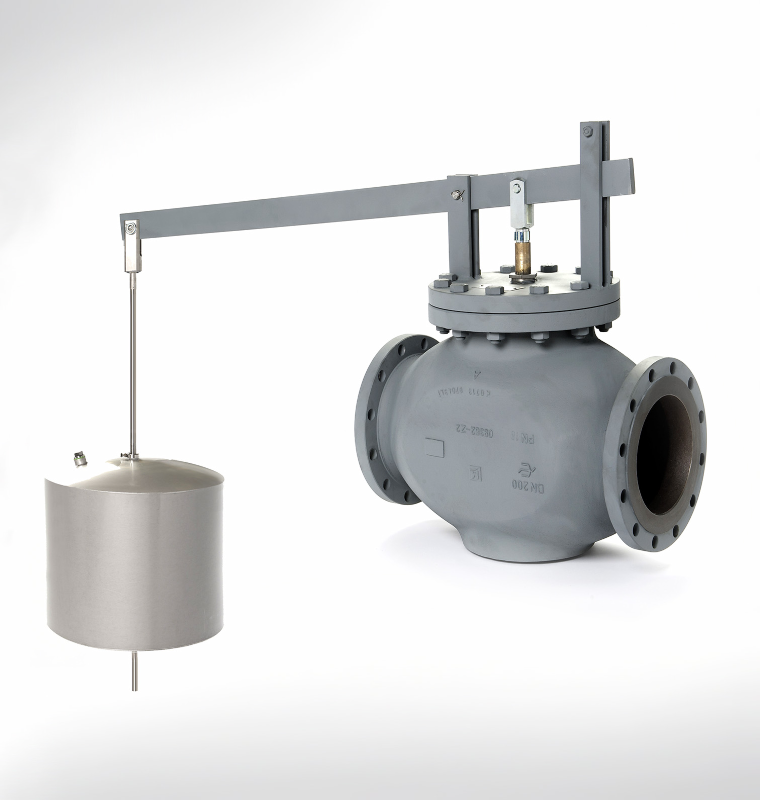

SCHWIMMERVENTILE

SCHWIMMERVENTILE

Funktion: Zulauf-, Ablaufventil

Nennweiten: G3/8 - G2 / DN15 - DN400

Anschlüsse: Gewinde, Flansche (EN/ANSI), Sonderanschlüsse

Einsatzbereiche: Behältereinbau, Behälteranbau und Rohrleitungsventile

Kvs: 0,2 - 1800 m³/h

Druckstufen: bis PN40

Werkstoffe: Stahlguss, Edelstahl, Sonderwerkstoffe

Temperaturbereiche: bis 130 °C

Medium: Flüssigkeiten

Aufgabe: Regelung des Flüssigkeitsstands in einem Behälter

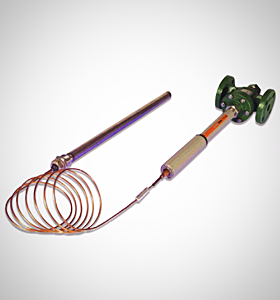

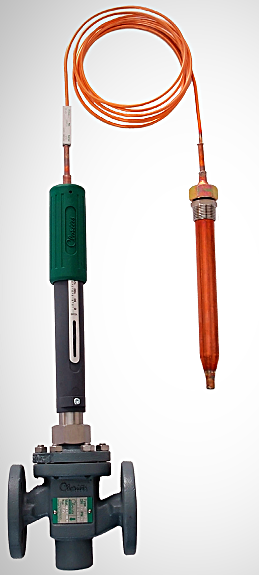

TEMPERATUR-REGLER

TEMPERATUR-REGLER

Funktion: Thermostat-Regler

Nennweiten: G1/4" - G2" / DN25 - DN200

Anschlüsse: Gewinde, Flansche (EN/ASME)

Temperaturregelbereiche: 35 - 120 °C

Gehäuseform: Durchgang, 3-Wege

Druckstufen: bis PN40

Werkstoffe: Grauguss, Stahlguss, Edelstahl

Medium: Flüssigkeiten

Aufgabe: Selbsttätige Mengenregelung in Abhängigkeit einer Betriebstemperatur.
