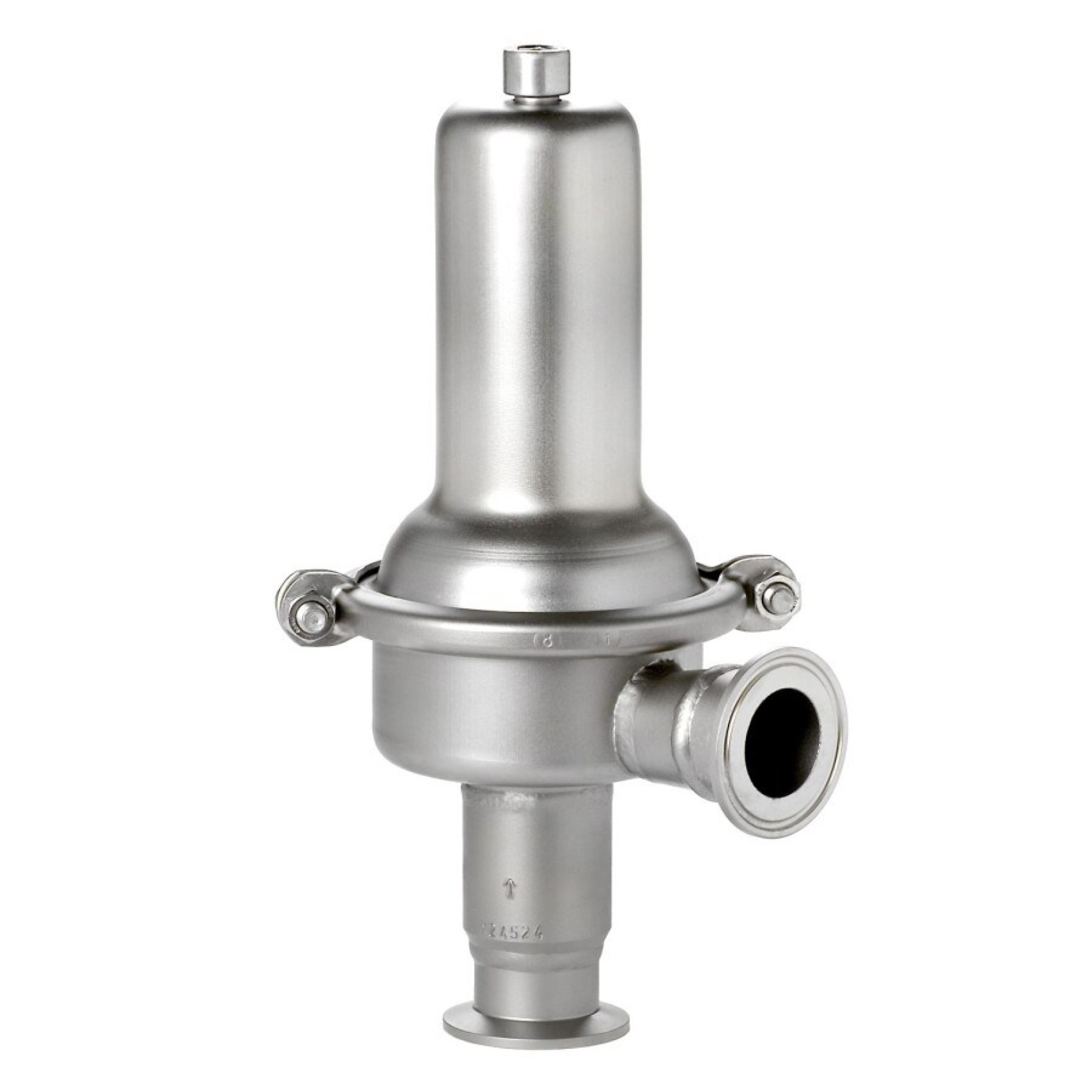

für kleine & mittlere Durchsätze bis DN 50
DM152
Einsatzmedium:
- Flüssigkeiten und Gase bis 130°C
- Dampf bis 180 °C
Standardausführung:
- Anschluss: Klemmstutzen DIN 32676
- Druckbereiche P: 0,3 – 1,1 / 0,8 – 2,5 / 1 – 5 bar
- Kvs Werte: 2 - 7 m3/h
- Einsitziges Eckventil, totraumarm
- Komplett aus Edelstahl (1.4404 / 316L)
- Elastomere mit FDA- und USP Class VI-Zulassung
- Klemmstutzen DIN 32676
- Nicht steigende Stellschraube
- Gehäuseschnellverschluss
Optionen:
- Oberflächengüte
Ra ≤ 0,25 / 0,4 / 0,6 / 0,8 μm - Mediumberührte Teile aus 1.4435
- Mediumberührte Schweißnähte
mit Delta-Ferrit-Gehalt < 3 % - Elektropneumatische Ansteuerung
- Aseptik-, ANSI- oder DIN-Flansche, Schweißenden, etc.
- Leckleitungsanschluss mit Stellschraubenabdichtung
- Unterschiedliche Materialien für Membrane und Dichtungen

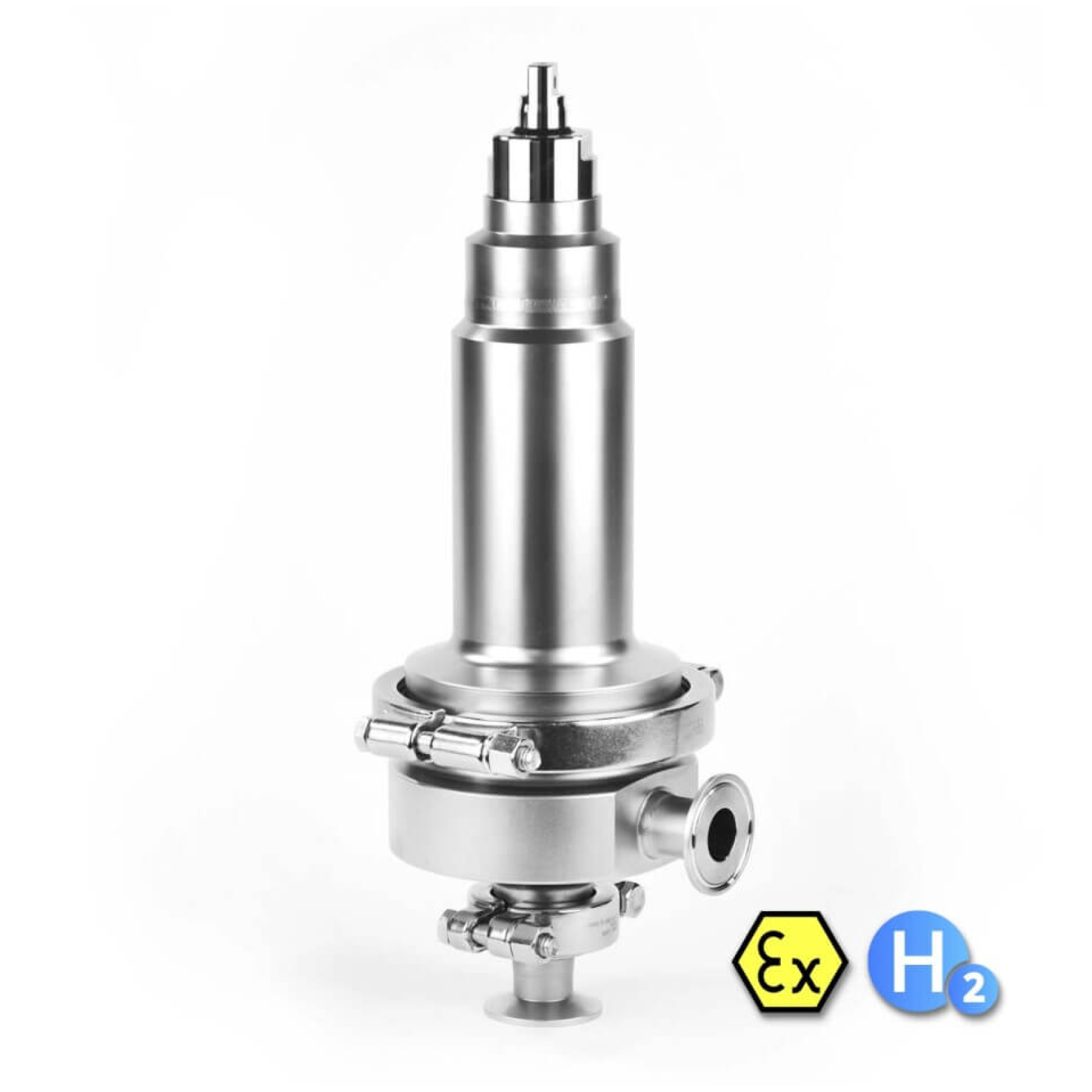

für kleine & mittlere Durchsätze
DM152V
Einsatzmedium:
- Flüssigkeiten und Gase bis 130°C
- Dampf bis 180 °C
Standardausführung:
- Hubblockierung zur garantierten Offenstellung des Kegels (CIP/SIP)
- Leckageüberwachung der Membran über Kontrollbohrung
- Oberflächengüte innen Ra ≤ 0,76 μm, außen Ra ≤ 3,2 μm
- Anschluss: Klemmstutzen DIN 32676
- Druckbereiche P2: 0,3 - 1,3 / 0,8 - 3 / 2 - 5 / 4 - 8 bar
- Kvs Werte: 2,6 - 5,8 m3/h
- Einsitziges Eckventil, totraumarm
- Komplett aus Edelstahl (1.4404 / 1.4435 / 316L)
- Elastomere mit FDA- und USP Class VI-Zulassung
- Nicht steigende Stellschraube
- Gehäuseschnellverschluss
- Vakuumfest ausgeführt
Optionen:
- Oberflächengüte innen Ra ≤ 0,38 μm, außen Ra ≤ 0,76 μm
- Mediumberührte Teile aus 1.4435
- Mediumberührte Schweißnähte mit Delta-Ferrit-Gehalt < 3 %
- Aseptik-, ANSI- oder DIN-Flansche, Schweißenden, etc.
- Unterschiedliche Materialien für Membrane und Dichtungen
für große Durchsätze bis DN 80
DM462
Einsatzmedium:
- Flüssigkeiten und Gase bis 130°C
- Dampf bis 180 °C
Standardausführung:
- Anschluss: Klemmstutzen DIN 32676
- Druckbereiche P2: 0,3 - 1,1 / 0,8 - 2,5 / 1 - 5 bar
- Kvs Werte: 4 - 70 m3/h
- Doppelsitziges Eckventil, totraumarm
- Komplett aus Edelstahl (1.4404 / 316L)
- Elastomere mit FDA- und USP Class VI-Zulassung
- Nicht steigende Stellschraube
- Gehäuseschnellverschluss
Optionen:
- Oberflächengüte:
Ra ≤ 0,25 / 0,4 / 0,6 / 0,8 μm - Mediumberührte Teile aus 1.4435
- Mediumberührte Schweißnähte
mit Delta-Ferrit-Gehalt < 3 % - Elektropneumatische Ansteuerung
- Aseptik-, ANSI- oder DIN-Flansche, Schweißenden, etc.
- Leckleitungsanschluss mit Stellschraubenabdichtung
- Unterschiedliche Materialien für Membrane und Dichtungen
Durchgangsventil bis DN50
DM582
Einsatzmedium:
- Flüssigkeiten und Gase bis 130°C
Standardausführung:
- Anschluss: Klemmstutzen DIN 32676
- Druckbereiche P2: 0,8 - 2,5 / 2 - 5 / 4 - 8 / 6 - 12 bar
- Kvs Werte: 0,05 - 4,2 m3/h
- Komplett aus Edelstahl (1.4404 / 316L)
- Elastomere mit FDA- und USP Class VI-Zulassung
- Gehäuseschnellverschluss
Optionen:
- Oberflächengüte Ra ≤ 0,4 / 0,6 / 0,8 μm
- Mediumberührte Teile aus 1.4435
- Mediumberührte Schweißnähte mit Delta-Ferrit-Gehalt < 3 %
- Elektropneumatische Ansteuerung
- Aseptik-, ANSI- oder DIN-Flansche, Schweißenden, etc.
- Leckleitungsanschluss mit Stellschraubenabdichtung
- Unterschiedliche Materialien für Membrane und Dichtungen

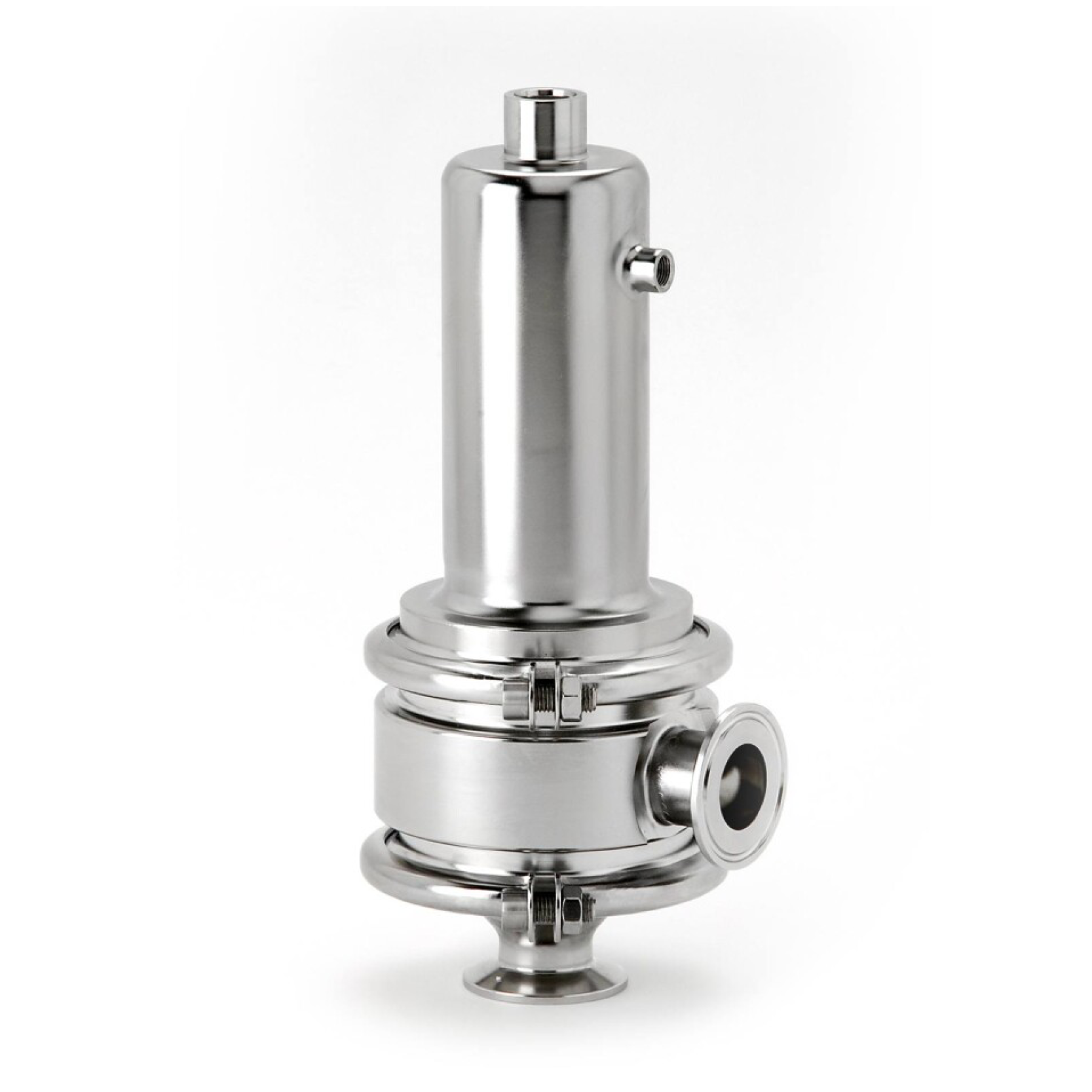

Durchgangs-/Eckventil für mittlere Durchsätze
DM462V
Einsatzmedium:
- Flüssigkeiten und Gase bis 130°C
- Dampf bis 180 °C
Standardausführung:
- Anschluss: Klemmstutzen DIN 32676
- Druckbereiche P2: 0,8 - 2,5 / 2 - 5 bar
- Kvs Werte: 4 m3/h
- Komplett aus Edelstahl (1.4404 / 316L)
- Elastomere mit FDA- und USP Class VI-Zulassung
- Gehäuseschnellverschluss
- Nicht-steigende Stellschraube
Optionen:
- Oberflächengüte Ra ≤ 0,25 / 0,4 / 0,8 μm
- Mediumberührte Teile aus 1.4435
- Mediumberührte Schweißnähte mit Delta-Ferrit-Gehalt < 3 %
- Elektropneumatische Ansteuerung
- Leckleitungsanschluss mit Stellschraubenabdichtung
- Aseptik-, ANSI- oder DIN-Flansche, Schweißenden, etc.
- Unterschiedliche Materialien für Membrane und Dichtungen
